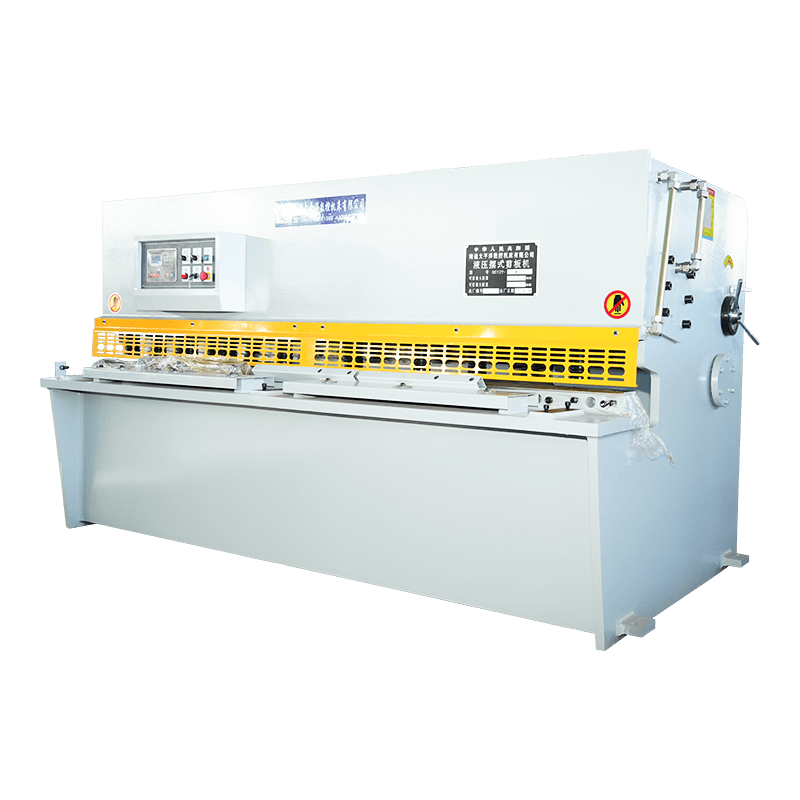

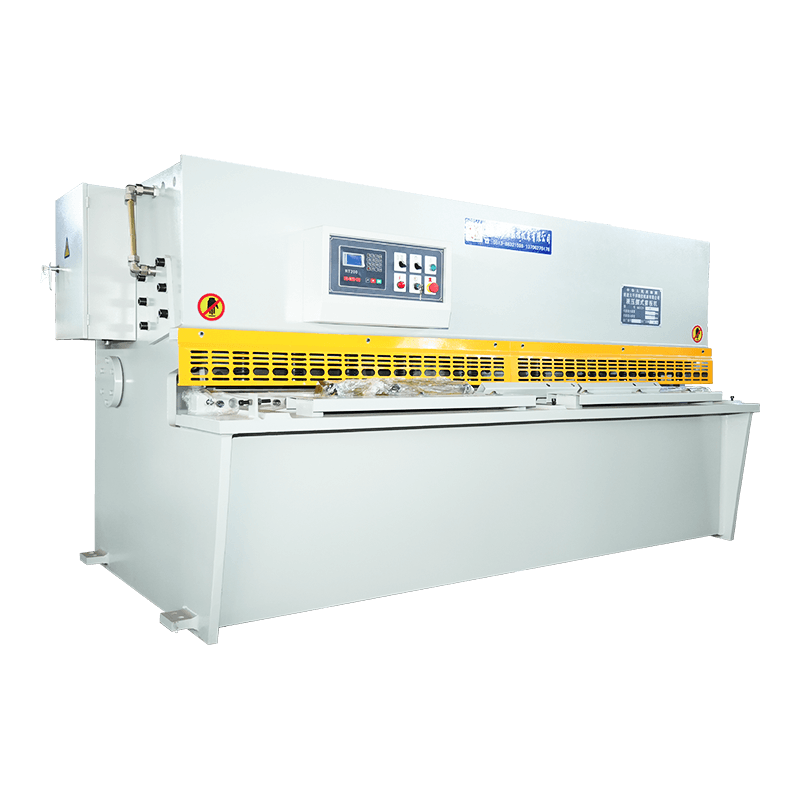

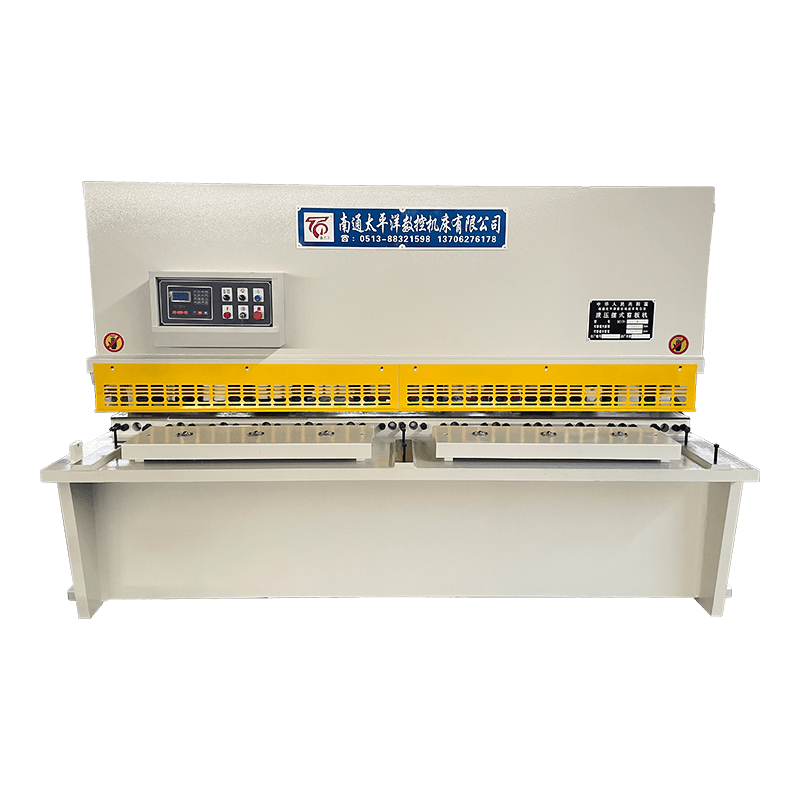

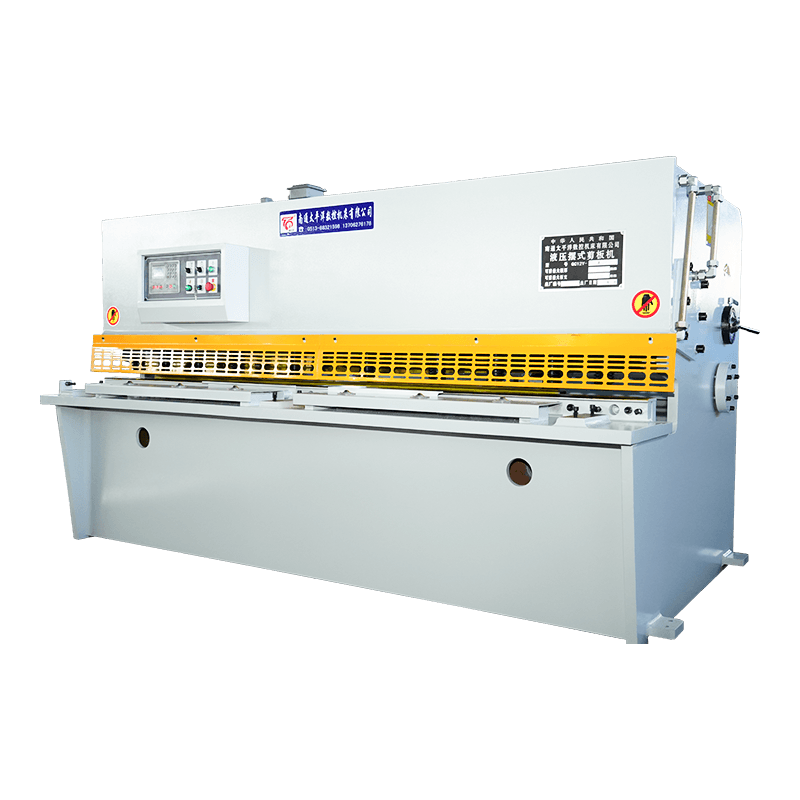

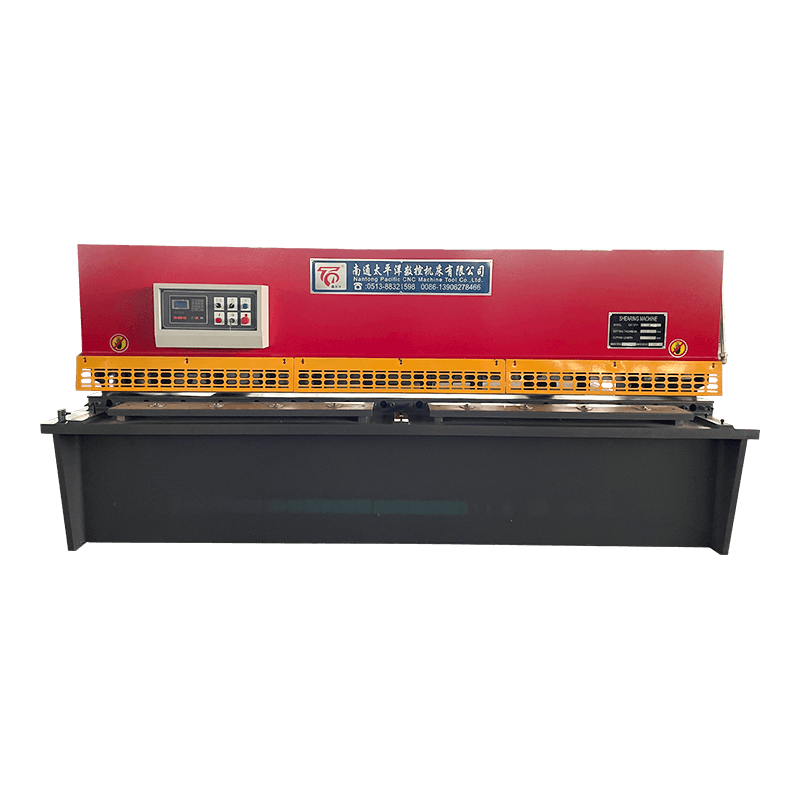

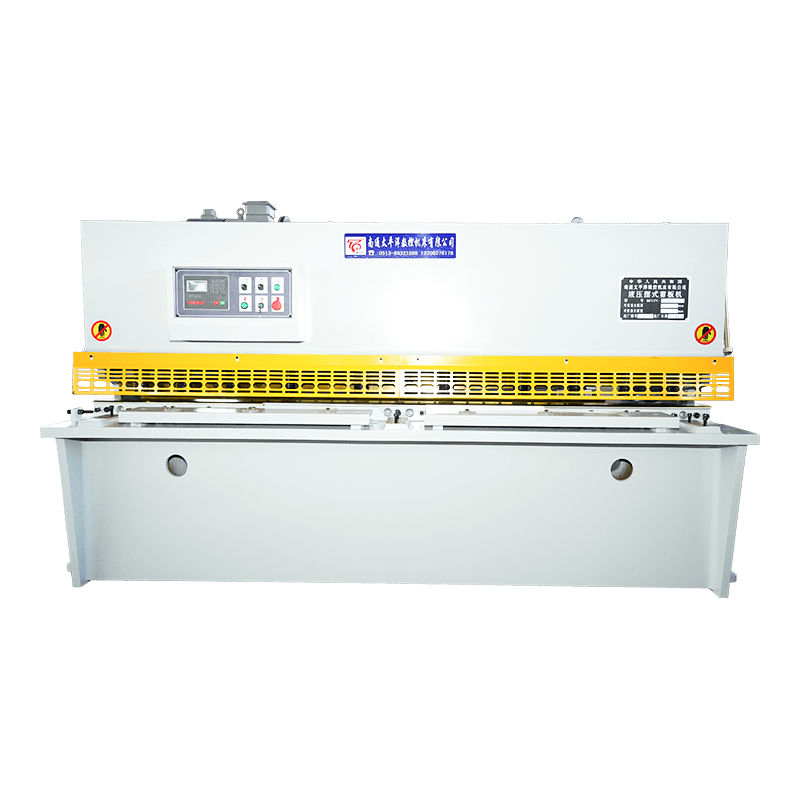

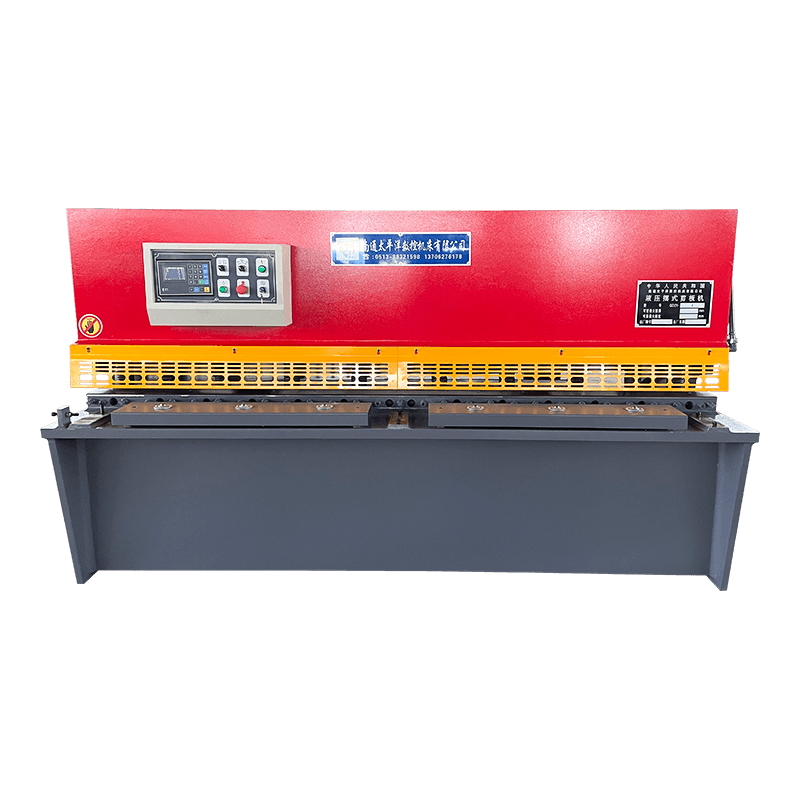

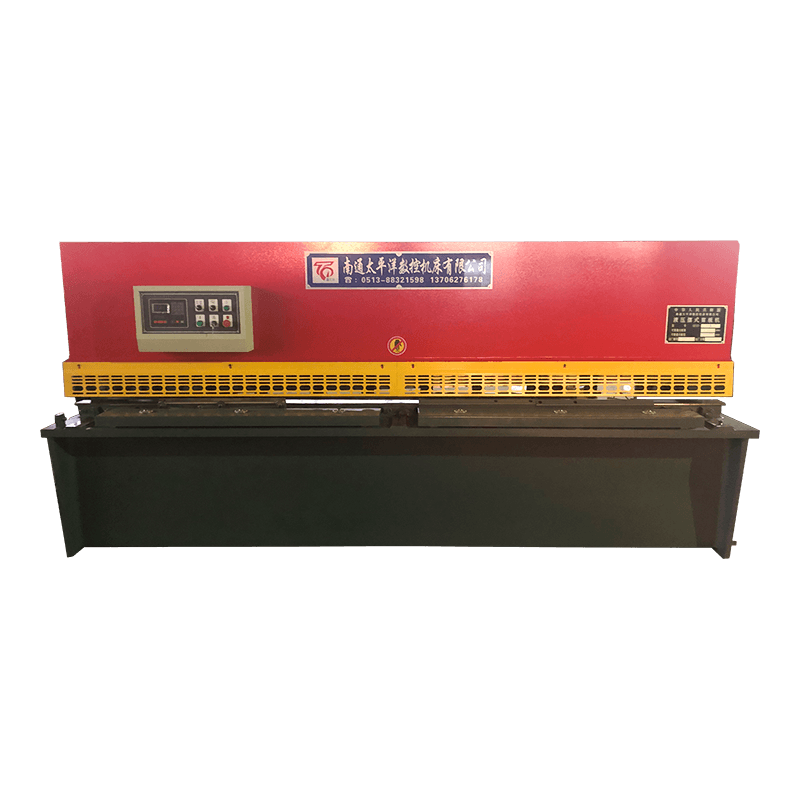

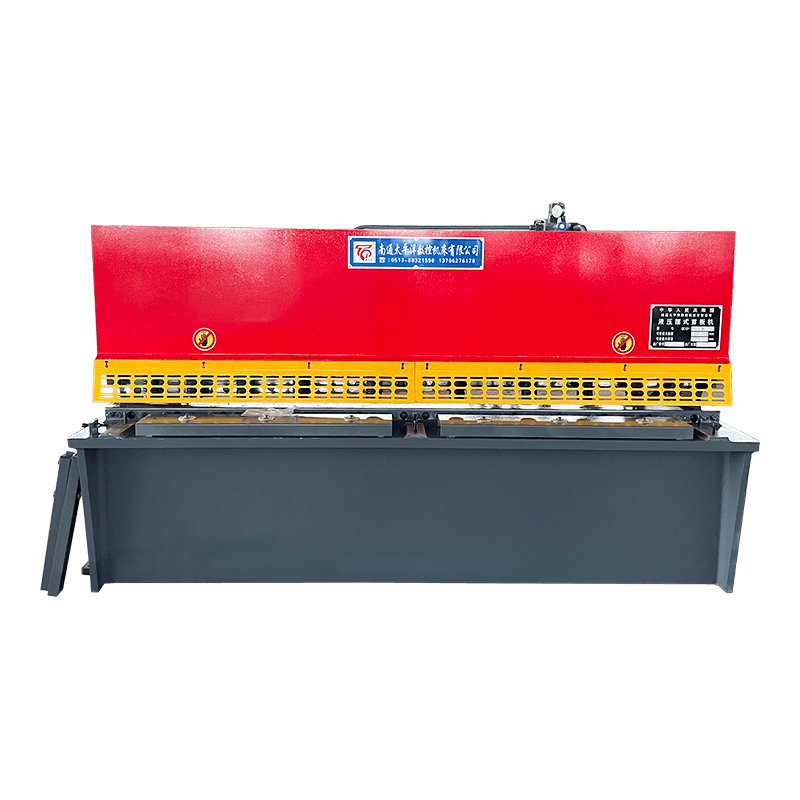

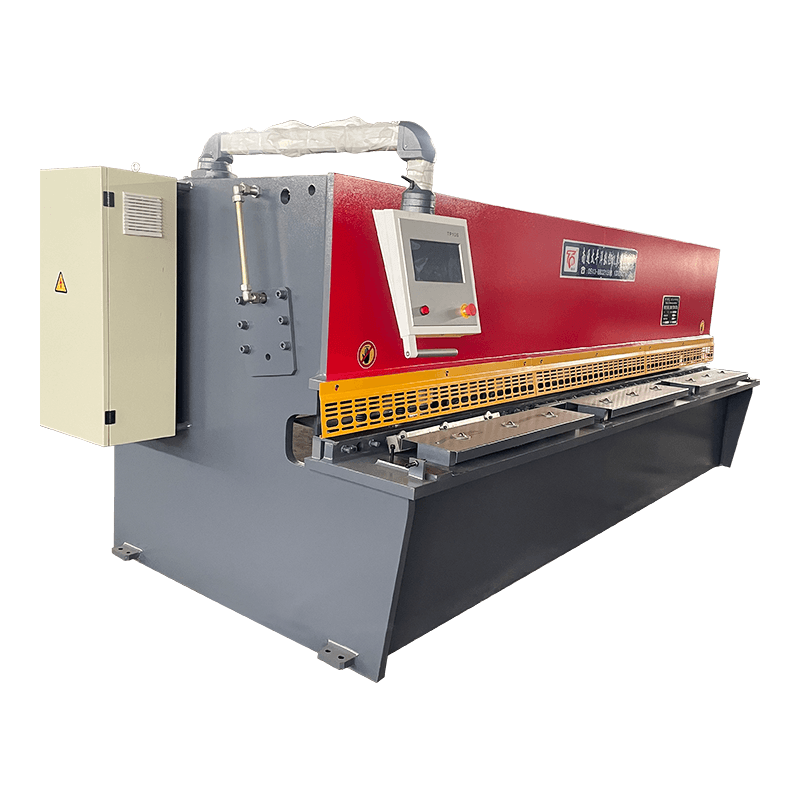

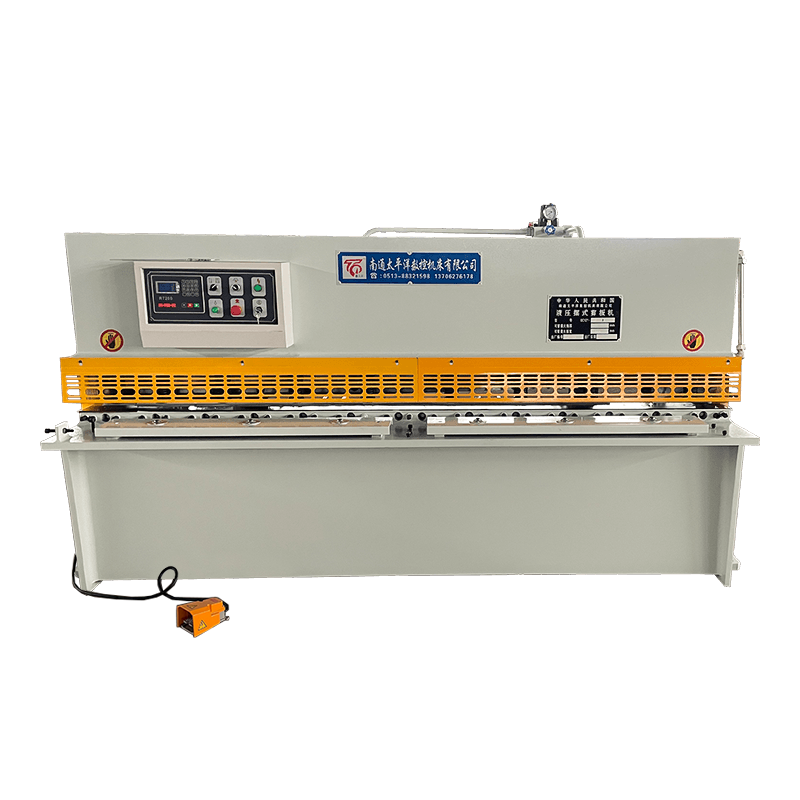

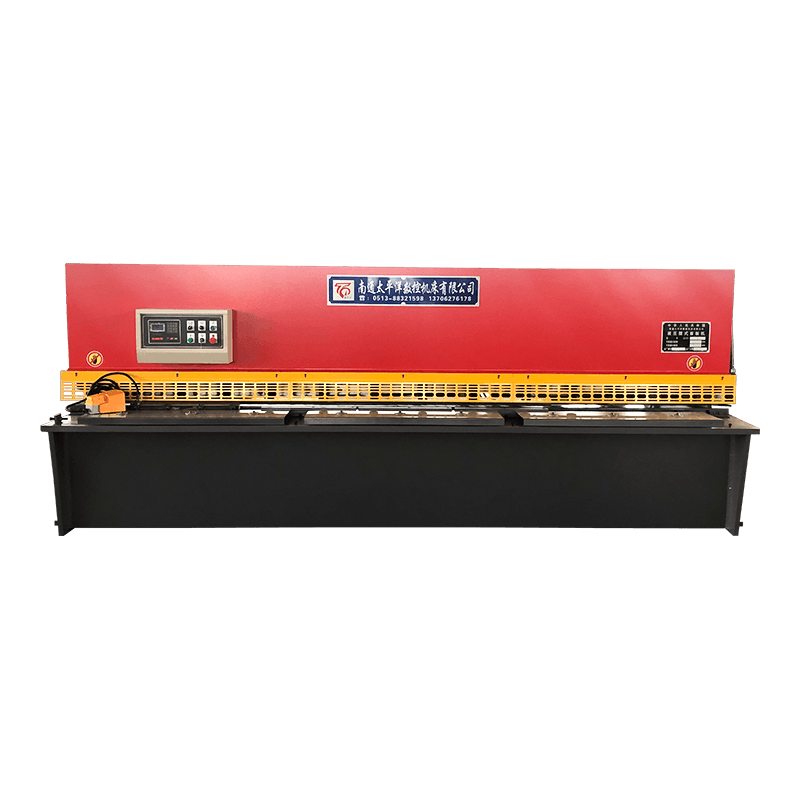

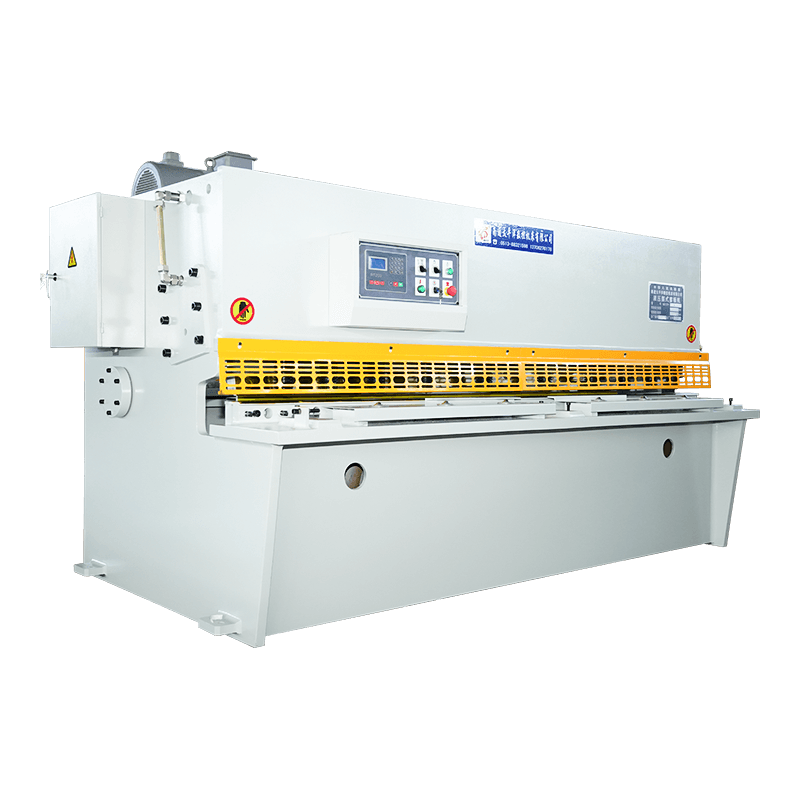

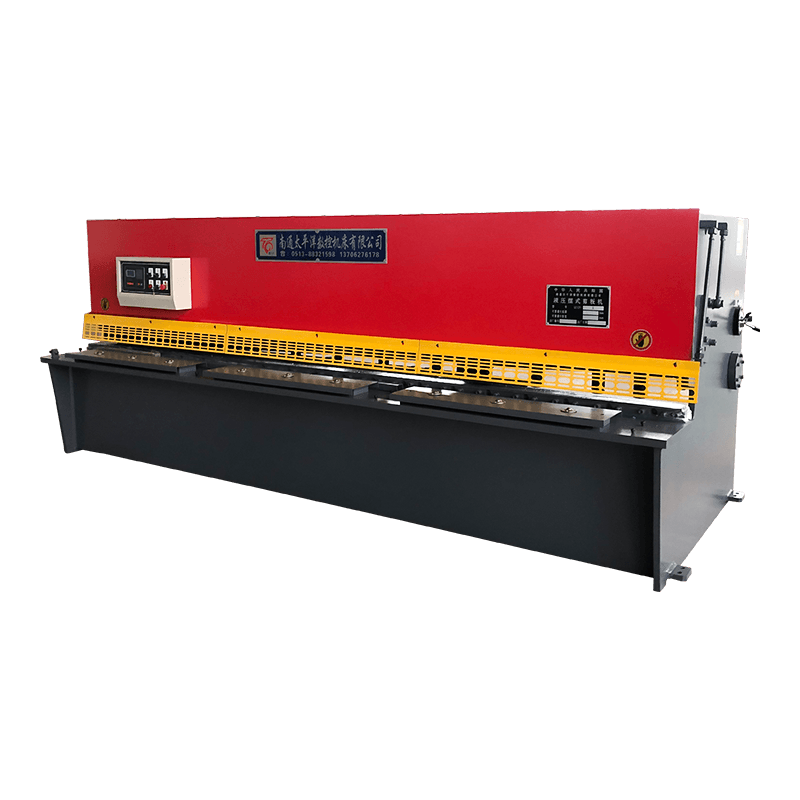

Mesin Geser Balok Ayun Hidraulik/Standar CNC Seri QC12Y/K

Mesin geser balok ayun hidrolik seri QC12Y/K adalah solusi geser logam presisi tinggi yang banyak digunakan dalam pemrosesan lembaran logam, fabrikasi logam, dan industri manufaktur. Dirancang untuk memotong pelat baja dengan akurasi dan efisiensi tinggi, geser hidrolik ini menggabungkan kinerja yang andal dengan kontrol CNC yang mudah digunakan.

Fitur Utama
Sistem Penghenti Belakang presisi tinggi: Inverter mengontrol motor penghenti belakang, memastikan keakuratan posisi terkontrol dalam 0,05 mm, menghasilkan panjang pemotongan yang konsisten untuk produksi massal.

Pisau Pemotong Berkualitas Tinggi: Terbuat dari baja paduan 6CrW2Si, bilahnya menawarkan kekerasan, ketangguhan, dan ketahanan aus yang luar biasa, memastikan masa pakai yang lama dan hasil pemotongan yang bersih pada berbagai lembaran logam.

Sistem Kontrol CNC: Dilengkapi dengan pengontrol E21S, alat berat ini mengatur langkah henti di belakang dan langkah pisau geser, serta dapat menyimpan hingga 40 set program untuk pengaturan cepat berbagai tugas pemotongan.

Keamanan & Pengembalian Hidraulik: Katup luapan memberikan perlindungan beban berlebih pada sistem hidraulik, sementara dudukan pisau digerakkan kembali oleh nitrogen untuk menghasilkan gerakan balik yang cepat, mulus, dan andal.

Perlindungan Keamanan yang Ditingkatkan: Sakelar kaki terintegrasi dengan fungsi berhenti darurat, memberikan perlindungan yang Andal terhadap cetakan yang tidak disengaja selama pengoperasian.

Celah Pisau yang Dapat disesuaikan: Penyesuaian jarak blade secara manual memungkinkan operator menyempurnakan jarak bebas sesuai dengan ketebalan material yang berbeda, sehingga memastikan kualitas pemotongan yang optimal.

Posisi Makan yang Akurat: Meja penyangga depan dilengkapi dengan penggaris, memungkinkan operator menemukan panjang pengumpanan secara akurat untuk pengoperasian manual dan semi otomatis.

Aplikasi
Mesin geser balok ayun ini ideal untuk memotong baja karbon, baja tahan karat, aluminium, dan pelat logam lainnya di industri antara lain:

  • Pengolahan lembaran logam
  • Bengkel fabrikasi logam
  • Pabrikan otomotif dan peralatan
  • Konstruksi dan produksi baja struktural

Pertanyaan

Mesin Geser Balok Ayun Hidraulik/Standar CNC Seri QC12Y/K
Mesin Geser Balok Ayun Hidraulik/Standar CNC Seri QC12Y/K
Mesin Geser Balok Ayun Hidraulik/Standar CNC Seri QC12Y/K
Mesin Geser Balok Ayun Hidraulik/Standar CNC Seri QC12Y/K
Mesin Geser Balok Ayun Hidraulik/Standar CNC Seri QC12Y/K
Mesin Geser Balok Ayun Hidraulik/Standar CNC Seri QC12Y/K
Mesin Geser Balok Ayun Hidraulik/Standar CNC Seri QC12Y/K
Mesin Geser Balok Ayun Hidraulik/Standar CNC Seri QC12Y/K
Mesin Geser Balok Ayun Hidraulik/Standar CNC Seri QC12Y/K
Mesin Geser Balok Ayun Hidraulik/Standar CNC Seri QC12Y/K
Mesin Geser Balok Ayun Hidraulik/Standar CNC Seri QC12Y/K
Mesin Geser Balok Ayun Hidraulik/Standar CNC Seri QC12Y/K
Mesin Geser Balok Ayun Hidraulik/Standar CNC Seri QC12Y/K
Mesin Geser Balok Ayun Hidraulik/Standar CNC Seri QC12Y/K
Mesin Geser Balok Ayun Hidraulik/Standar CNC Seri QC12Y/K

Deskripsi produk

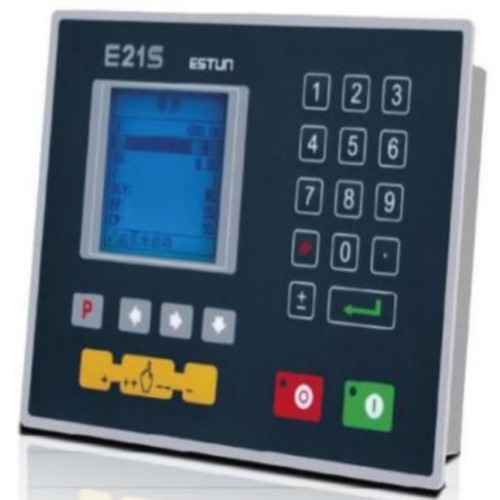

Menggunakan perangkat CNC khusus mesin geser E21-S perusahaan ESTUN

Produk ini memiliki beberapa fitur berikut:

Kontrol posisi pengukur belakang.
Fungsi pemosisian cerdas.
Fungsi pemosisian satu arah dan dua arah, secara efektif menghilangkan celah sekrup.
Fungsi mundur.
Fungsi pencarian referensi titik otomatis.
Fungsi pencadangan dan pemulihan parameter satu tombol.
Fungsi pengajaran posisi cepat.
40 ruang penyimpanan program multi-langkah, setiap program memiliki 25 langkah.
Fungsi perlindungan kegagalan daya.

QC12Y/K- Parameter teknis

Model

mencukur
ketebalan
(mm)

mencukur
Lebaran
(mm)

Pukulan
(kali/mm)

Pengukur belakang
Jangkauan
(mm)

Sudut menyapu
(°)

Motor Utama
(KW)

Berat
(KG)

Secara keseluruhan
Dimensi
LXWXH
(mm)

QC12Y-4X2500

4

2500

18

20-600

1°30'

5.5

3500

3150X1460X1520

QC12Y-4X3200

4

3200

14

20-600

1°30'

5.5

5000

3820X1720X1620

QC12Y-4X4000

4

4000

10

20-600

1°30'

5.5

7500

4620X1850X1720

QC12Y-6X2500

6

2500

18

20-600

1°30′

7.5

5000

3150X1540X1570

QC12Y-6X3200

6

3200

14

20-600

1°30'

7.5

6100

3820X1660X1620

QC12Y-6X4000

6

4000

10

20-600

1°30'

7.5

8500

4630X1880X1750

QC12Y-6X6000

6

4000

8

20-800

1°30'

11

17800

6750X2500X2090

QC12Y-8X2500

8

2500

15

20-600

1°30'

11

6500

3150X1540X1570

QC12Y-8X3200

8

3200

11

20-600

1°30'

11

7600

3820X1660X1620

QC12Y-8X4000

8

4000

8

20-600

1°30'

11

9300

4630X1880X1750

QC12Y-10X2500

10

2500

14

20-600

1°45'

15

8500

3250X1980X1890

QC12Y-10X3200

10

3200

10

20-800

1°45'

15

9800

3900X1980X1890

QC12Y-10X4000

10

4000

7

20-800

1°45'

15

13500

4700X2150X1950

QC12Y-12X2500

12

2500

11

20-800

2°

18.5

10000

3260X2080X1950

QC12Y-12X3200

12

3200

9

20-800

2°

18.5

11000

3940X2080X1950

QC12Y-12X4000

12

4000

6

20-800

2°

18.5

14000

4720X2200X2050

QC12Y-16X2500

16

2500

9

20-800

2°

18.5

11000

3280X2280X2050

QC12Y-16X3200

16

3200

7

20-800

2°

18.5

13000

3940X2450X2050

QC12Y-16X4000

16

4000

5

20-800

2°

18.5

15500

4750X2450X2050

Deskripsi dan spesifikasi yang diberikan dalam katalog ini dapat diubah tanpa pemberitahuan.

PREV: No previous product NEXT: No next product

Hubungi kami untuk lebih jelasnya

Jangan ragu untuk menghubungi saat Anda membutuhkan kami!

SUBMIT

Produk terkait

Mesin Bending Lembaran Logam Hidraulik Seri WC67Y Mesin Bending Lembaran Logam Hidraulik Seri WC67Y
Mesin Bending Lembaran Logam Hidraulik CNC Sinkron Sumbu Torsi Seri WC67K Mesin Bending Lembaran Logam Hidraulik CNC Sinkron Sumbu Torsi Seri WC67K
Mesin bending lembaran logam hidrolik CNC servo elektro-hidraulik seri WE67K Mesin bending lembaran logam hidrolik CNC servo elektro-hidraulik seri WE67K
Mesin Rolling 4-Rol Seri W12 Mesin Rolling 4-Rol Seri W12
Mesin Rolling Hidraulik Universal Seri 3-Roller W11S Mesin Rolling Hidraulik Universal Seri 3-Roller W11S
Mesin Rolling Mekanis Simetris Seri W11 3-Roller Mesin Rolling Mekanis Simetris Seri W11 3-Roller
Mesin press hidrolik empat kolom seri Y32 Mesin press hidrolik empat kolom seri Y32
Mesin press hidrolik satu kolom Y41 Mesin press hidrolik satu kolom Y41
Mesin Rolling Bagian Hidraulik W24S Mesin Rolling Bagian Hidraulik W24S
Tentang
Nantong Pacific CNC Machine Tool Co., Ltd
Nantong Pacific CNC Machine Tool Co., Ltd

Nantong Pacific CNC Machine Tool Co., Ltd is a key enterprise of national machinery industry, located in Haian Economic and Technological Development Zone, where the environment is beautiful and the traffic is convenient, which facilitates the rapid establishment of communication between enterprises and customers. The enterprise is fully equipped, specializing in the production of shearing machine, bending machine, rolling machine, hydraulic press, punching machine and other produk, widely used in: light industry, aviation, shipbuilding, metallurgy, instrumentation, electrical appliances, stainless steel products, construction and decoration industry. Our products sell well both at home and abroad.


Sebagai seorang profesional China CNC Standard Hydraulic Swing Beam Shearing Machine Suppliers and QC12Y/K Series CNC Standard/Hydraulic Swing Beam Shearing Machine Company, Perusahaan sekarang memiliki kemampuan untuk merancang, mengembangkan, dan memproduksi produk seri standar dan peralatan non-standar. Produk laku di seluruh negeri, sejumlah besar ekspor ke Asia Tenggara, Eropa, Amerika Serikat dan Timur Tengah. Perusahaan ini mencakup area lebih dari 20.000 meter persegi, dengan sekelompok insinyur dan teknisi dengan pengetahuan profesional yang kaya, peralatan produksi dan pengujian selesai. Selama bertahun-tahun, telah berkomitmen untuk penelitian dan inovasi memalsukan peralatan mesin, penjualan produk dan layanan purna jual tidak ada usaha, di Beijing, Tianjin, Shenyang, Shandong, Zhejiang, Of-Sale-Sale, Of-Sale, Ofy-Sale, Ofy-Saleang, Of-Sale, Cabang, lakukan yang terbaik untuk memenuhi kebutuhan pelanggan domestik dan asing.


Di dunia saat ini yang penuh dengan harapan dan peluang, Peralatan Mesin Pasifik dan pelanggan kami berjalan seiring untuk pengembangan umum.

Berita
Perpanjangan Pengetahuan Industri

1.Pengantar Mesin Geser Balok Ayun CNC Seri QC12Y/K

Standar CNC Seri QC12Y/K Mesin Geser Balok Ayun Hidraulik adalah peralatan pemotongan logam berkinerja tinggi yang banyak digunakan dalam industri fabrikasi lembaran logam. Ini dirancang untuk memotong pelat baja karbon, baja tahan karat, dan aluminium dengan presisi dan efisiensi tinggi.

Dibandingkan dengan gunting mekanis tradisional, mesin balok ayun hidrolik CNC ini meningkatkan efisiensi pemotongan 30%–50% dan memastikan pemotongan di dalamnya ±0,1mm , menjadikannya pilihan yang dapat diandalkan untuk industri manufaktur modern.

Nantong Pasifik Alat Mesin CNC Co, Ltd adalah perusahaan utama industri permesinan nasional, berlokasi di Zona Pengembangan Ekonomi dan Teknologi Haian, di mana lingkungannya indah dan lalu lintasnya nyaman, yang memfasilitasi komunikasi dengan cepat antara perusahaan dan pelanggan. Perusahaan ini lengkap, mengkhususkan diri dalam produksi mesin geser, mesin pemngkok, mesin rolling, mesin press hidrolik, mesin pelubang dan produk lainnya, banyak digunakan di: industri ringan, penerbangan, pembuatan kapal, metalurgi, instrumentasi, peralatan listrik, produk baja tahan karat, industri konstruksi dan dekorasi. Produk kami laris manis baik di dalam maupun luar negeri.

2. Fitur Utama Mesin Geser Seri QC12Y/K

  • Sistem Kontrol Inverter: Mengontrol motor penghenti belakang dengan akurasi dalam 0,05 mm.
  • Bahan Pisau Berkualitas Tinggi: Menggunakan baja 6CrW2Si untuk kinerja pemotongan yang tahan lama.
  • Sistem CNC E21S: Mengontrol penghentian belakang dan langkah pemotongan, menyimpan hingga 40 program.
  • Perlindungan Kelebihan Beban: Katup pelimpah memastikan keamanan sistem di bawah tekanan tinggi.
  • Sistem Pengembalian Nitrogen: Tempat pisau kembali dengan lancar dan aman.
  • Fungsi Berhenti Darurat: Sakelar kaki memastikan keselamatan operator.
  • Penyesuaian Celah Bilah Manual: Meningkatkan kualitas pemotongan untuk berbagai bahan.
  • Dukungan Depan dengan Penggaris: membalikkan posisi panjang menyajikan makan yang tepat.

3. Prinsip Kerja Mesin Geser Balok Ayun Hidraulik

(1) Mekanisme Pemotongan Balok Ayun

Bilah atas bergerak dalam gerakan busur, memastikan pemotongan halus dan berkelanjutan. Desain ini mengurangi konsumsi energi sebesar 15%–20% dibandingkan dengan sistem guillotine.

(2) Sistem Penggerak Hidraulik

Sistem hidraulik memberikan tekanan stabil untuk memastikan gaya pemotongan yang konsisten di seluruh panjang bilah, menjaga ketebalan hingga pelat baja 16mm .

(3) Integrasi Kontrol CNC

Sistem kontrol E21S mengotomatiskan penentuan posisi pengukur belakang dan langkah pemotongan, sehingga secara signifikan meningkatkan produktivitas dan mengurangi kesalahan operator.

4. Ikhtisar Parameter Teknis

Barang Spesifikasi Manfaat
Ketebalan Pemotongan 1–16mm Kompatibilitas materi yang luas
Akurasi Pengukur Belakang 0,05mm Penentuan posisi presisi tinggi
Sistem Pengendalian E21S CNC Operasi yang dapat diprogram
Spesifikasi teknis mesin geser balok ayun hidrolik QC12Y/K

5. Aplikasi Industri

Seri QC12Y/K banyak digunakan di:

  • Bengkel fabrikasi logam
  • Industri pembuatan kapal
  • Pabrikan otomotif
  • Pengolahan baja konstruksi

6. Pertanyaan Umum

Q1: Bahan apa yang dapat dipotong oleh mesin QC12Y/K?

Dapat memotong pelat baja karbon, baja tahan karat, dan aluminium secara efisien.

Q2: Sistem kontrol apa yang digunakan?

Ia menggunakan sistem CNC E21S, yang mendukung hingga 40 pengaturan yang dapat diprogram.

Q3: Apa keuntungan utama dari desain balok ayun?

Ini memberikan tindakan pemotongan yang lebih halus dan mengurangi konsumsi energi hingga 20%.
