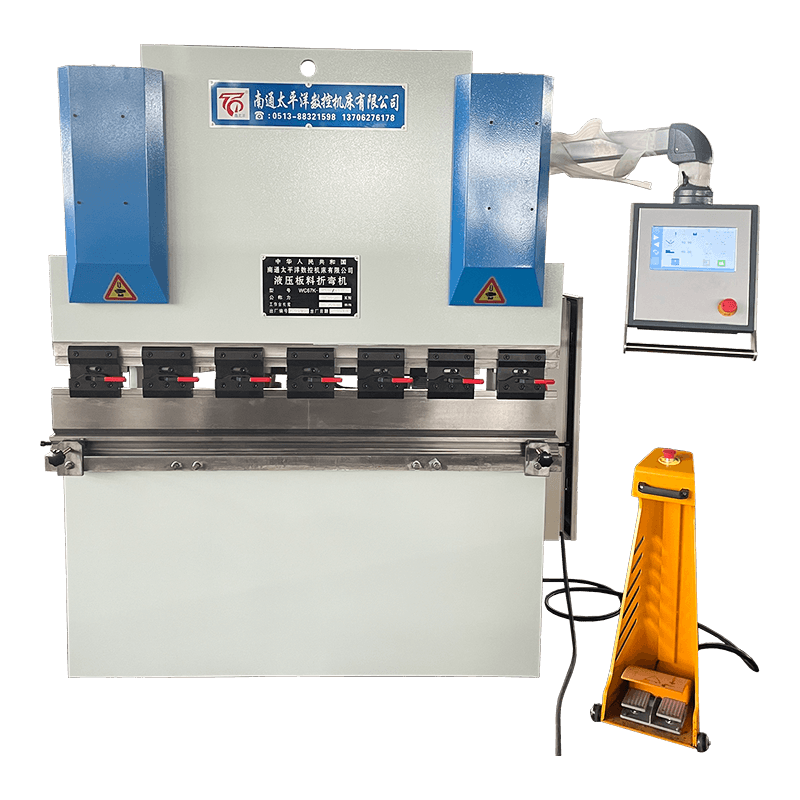

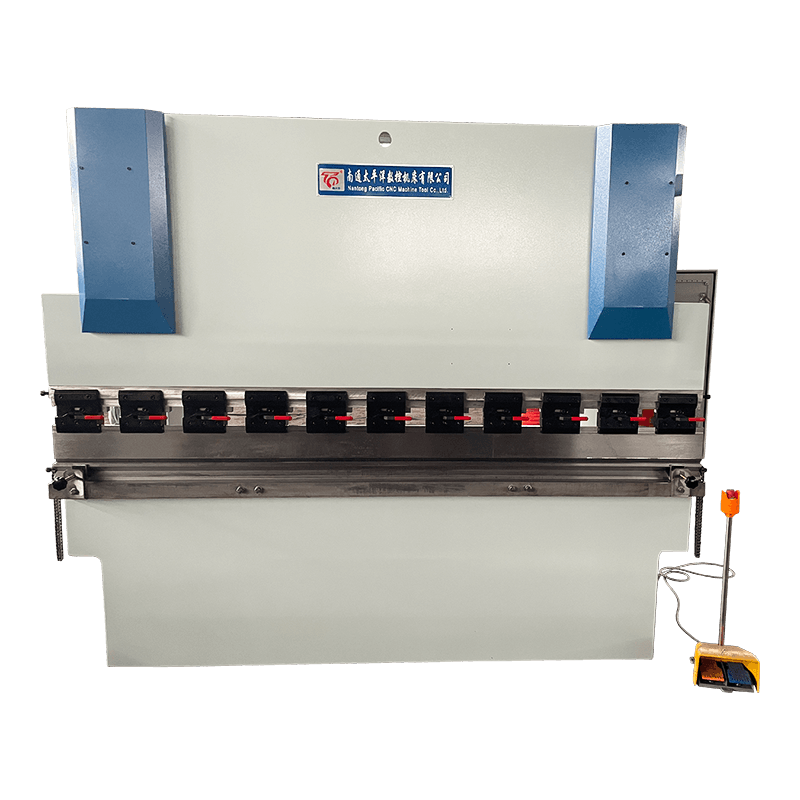

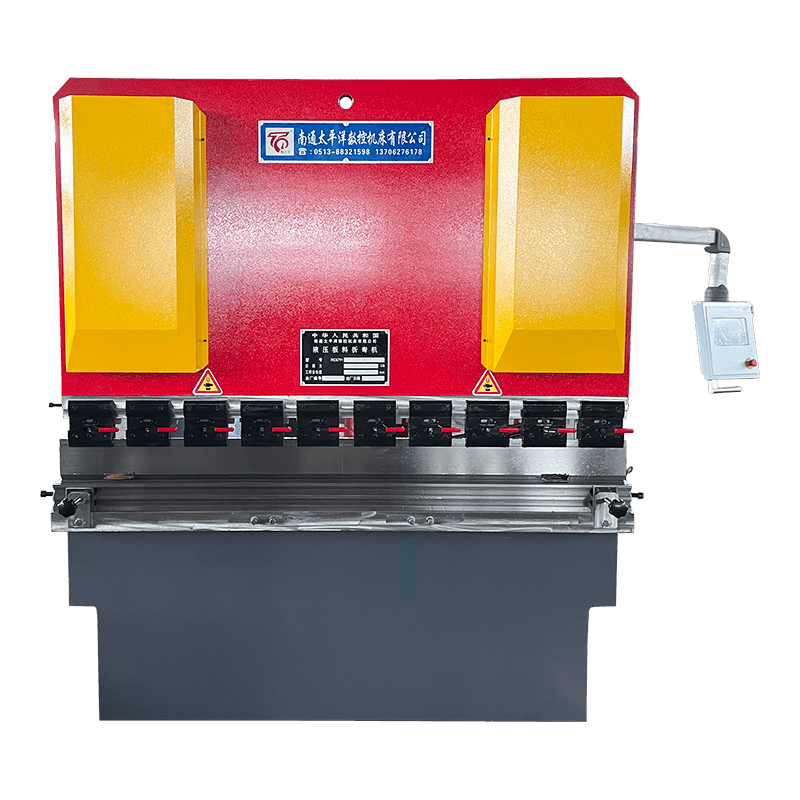

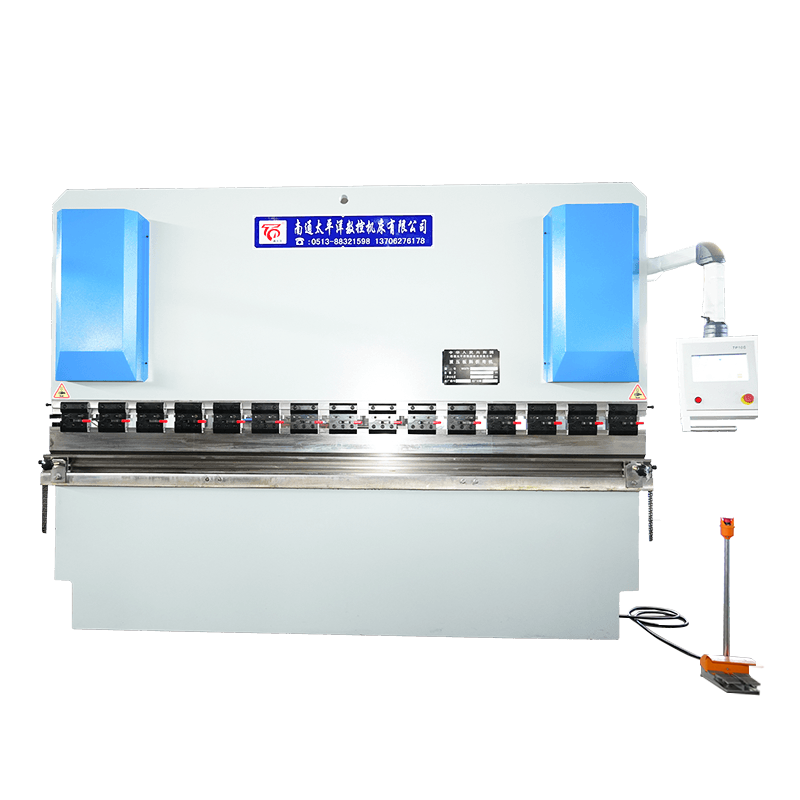

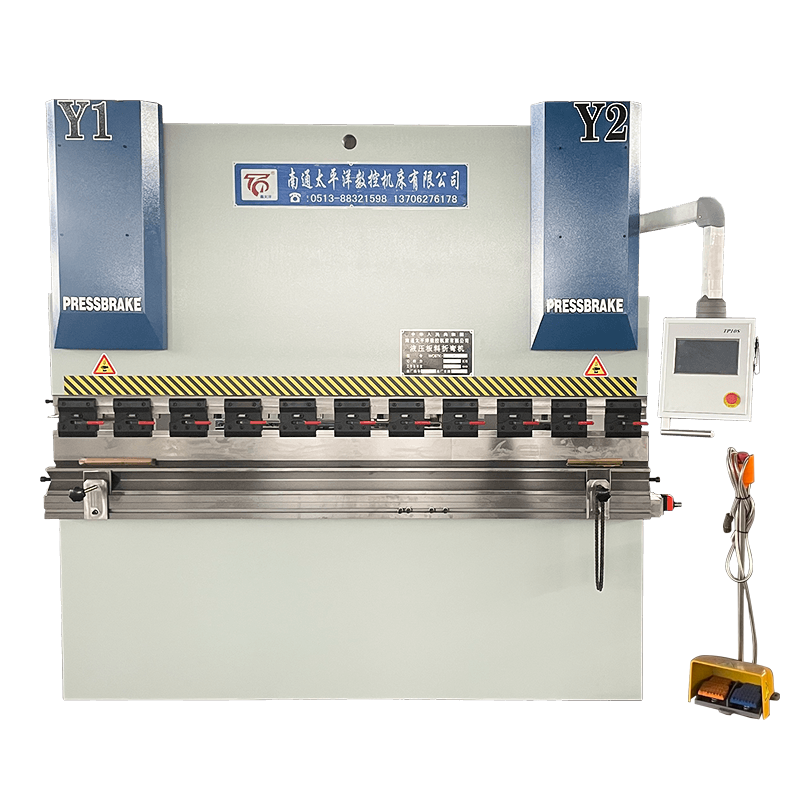

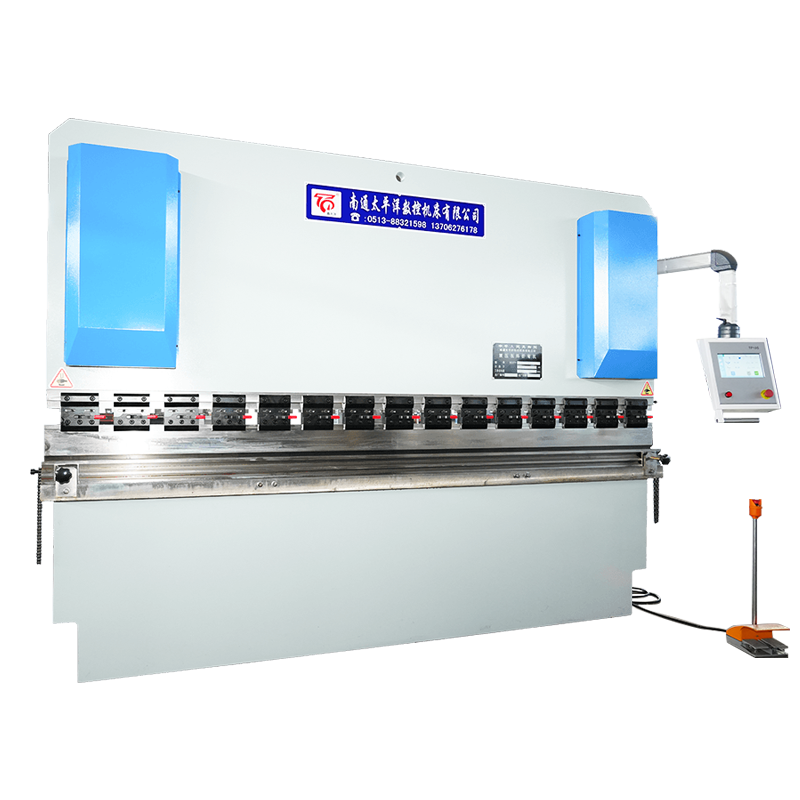

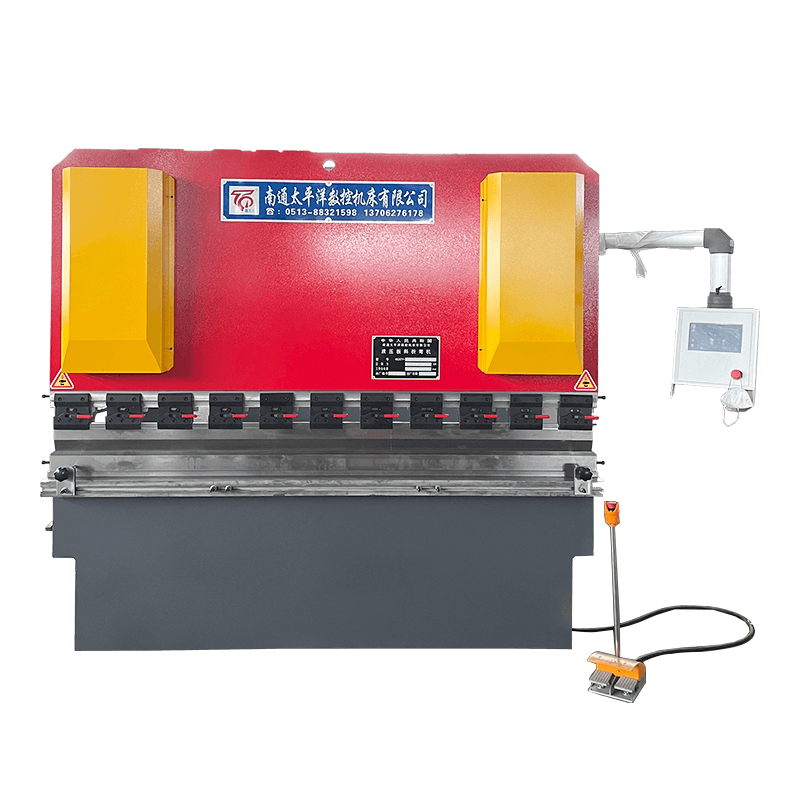

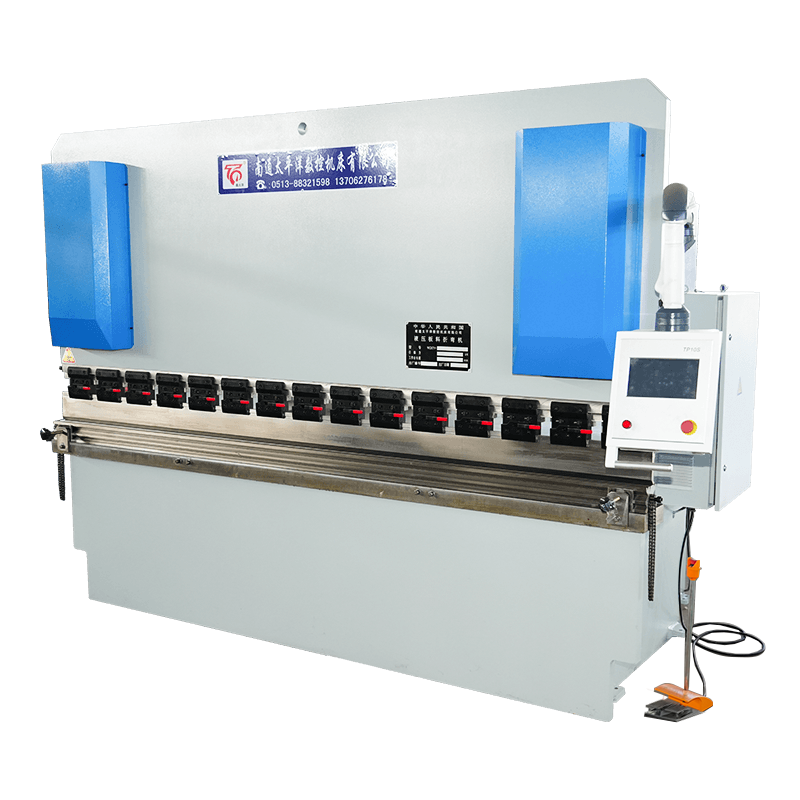

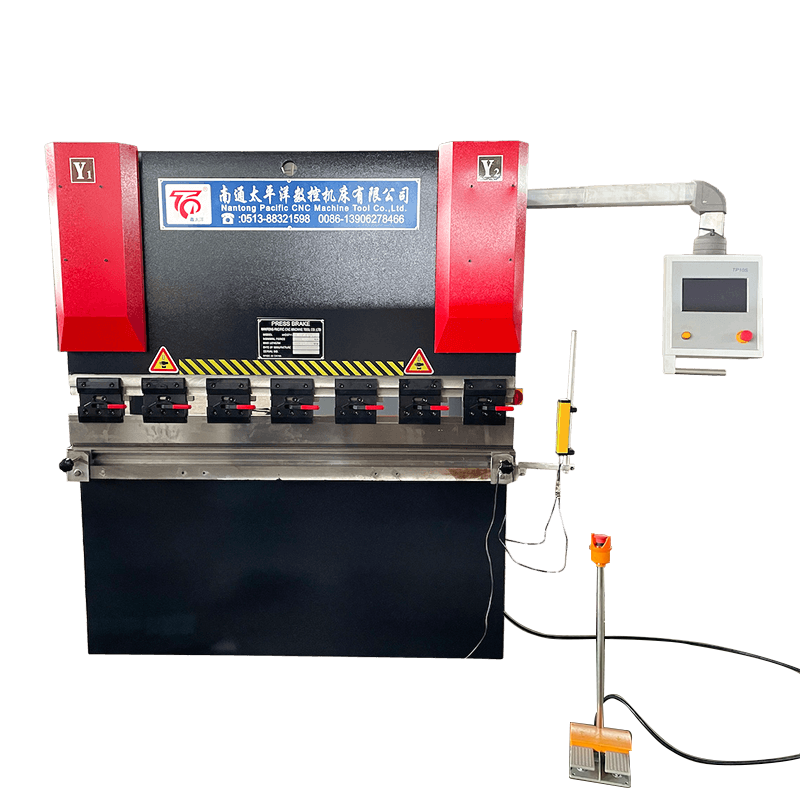

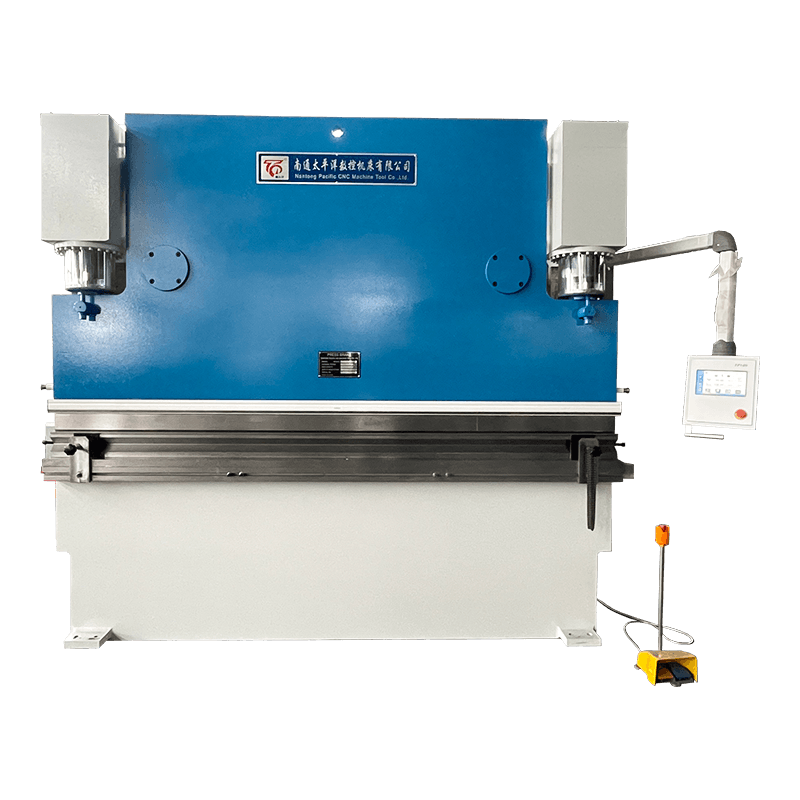

Mesin Bending Lembaran Logam Hidraulik CNC Sinkron Sumbu Torsi Seri WC67K

Rem tekan hidrolik CNC batang torsi seri WC67K adalah mesin pembengkok lembaran logam presisi tinggi kelas menengah, banyak digunakan dalam fabrikasi logam, lemari listrik, peralatan dapur, dan industri baja struktural. Biasanya dilengkapi dengan sistem CNC TP10S atau DA41T (Swiss Cybelec CT8 adalah opsional), menawarkan kinerja yang stabil, akurasi tinggi, dan kemampuan pemrograman fleksibel untuk tugas pembengkokan yang kompleks.

Fitur Utama
Struktur Semua Baja Kaku: Seluruh alat berat mengadopsi rangka las pelat baja tugas berat, diverifikasi oleh perangkat lunak analisis tegangan ANSYS untuk memastikan stabilitas jangka panjang, kekakuan, dan akurasi yang konsisten di bawah beban berat.

Perkakas yang Dapat Disegmentasikan: Cetakan atas dan bawah dapat disegmentasi sesuai dengan kebutuhan pelanggan, beradaptasi dengan benda kerja dengan panjang dan bentuk berbeda, dan meningkatkan fleksibilitas produksi.

Pengukur Belakang Terkendali Servo: Pengukur belakang dan langkah geser digerakkan oleh motor servo yang dikendalikan oleh driver servo khusus, memastikan akurasi posisi tinggi dan kemampuan pengulangan untuk dimensi tekukan yang presisi.

Kontrol CNC Multi-Sumbu: Sistem mengontrol sumbu X (pengukur belakang) dan sumbu Y (gerakan geser), dan dapat menyimpan beberapa rangkaian program untuk dipanggil kembali dengan cepat, menyederhanakan produksi batch, dan mengurangi waktu penyiapan.

Pemrograman Sudut Cerdas: Sistem CNC mendukung pemrograman sudut dengan memasukkan parameter panjang material, ketebalan, dan cetakan, secara otomatis menghitung dan mengatur parameter lentur yang diperlukan untuk hasil yang konsisten.

Perlindungan Keamanan yang Ditingkatkan: Sakelar kaki dilengkapi dengan fungsi berhenti darurat, memastikan penghentian segera jika terjadi situasi yang tidak terduga untuk melindungi operator dan alat berat.

Aplikasi
Rem tekan CNC sumbu torsi ini cocok untuk membengkokkan baja karbon, baja tahan karat, aluminium, dan lembaran logam lainnya di industri antara lain:

Bengkel pengolahan lembaran logam
Pembuatan kabinet listrik dan penutup
Produksi peralatan dapur dan peralatan rumah tangga
Konstruksi dan fabrikasi baja struktural

Pertanyaan

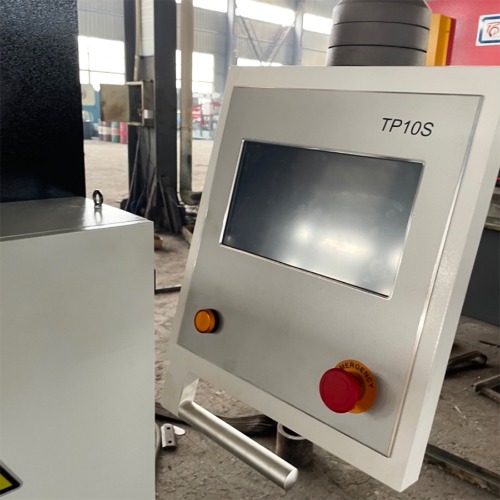

Pengenalan sistem TP10S:

• Sistem layar sentuh TFT definisi tinggi dan kontras tinggi 10 inci
• Halamannya sederhana dan tombol besar lebih mudah dioperasikan.
• Gaya pemrograman berbasis menu, antarmuka pengguna intuitif dan ramah.
• Pengendali dan pengemudi menggunakan komunikasi bus berkecepatan tinggi dan andal.
• Pengkabelan yang nyaman dan perawatan yang mudah.
• Pemrograman yang sempurna dapat meningkatkan efisiensi pembengkokan multi-langkah batch.
• Tampilan alarm interaktif.
• Bahasa opsional: Cina, Inggris.
• Pembengkokan yang dioptimalkan.
• Mendukung perhitungan otomatis sudut dan panjang lentur.
• Mendukung kompensasi sudut dan kompensasi panjang.
• Mendukung fungsi pelarian.
• Mendukung manajemen cetakan.
• Dapat menyimpan rangkaian dan produk pembengkokan multi-langkah. Fungsi yang kuat
• Keandalan tinggi dan kemampuan anti-interferensi yang kuat
• Konfigurasi katup pendukung
• Fungsi batas lunak
• Pergeseran sumbu manual (perlindungan kata sandi)
• Fungsi pengajaran navigasi sumbu X\Y (perlindungan kata sandi)

Dengan DA41T:

Fitur kinerja alat mesin

• Seluruh mesin mengadopsi struktur pengelasan pelat baja, dan perangkat lunak analisis tegangan ANSYS memastikan stabilitas dan presisi mesin.
• Cetakan atas dan bawah dapat disegmentasi sesuai dengan kebutuhan pelanggan untuk beradaptasi dengan pemrosesan produk dengan ukuran berbeda
• Motor servo yang mengontrol pengukur belakang dan langkah silinder dikendalikan oleh driver servo, sehingga dapat mencapai akurasi kerja yang lebih tinggi
• Sumbu X (pengukur belakang) dan sumbu Y (langkah silinder atau langkah penggeser) dapat dikontrol oleh sistem, dan sistem dapat menyimpan beberapa rangkaian program untuk memfasilitasi pemrosesan produk selanjutnya
• Sistem DA-41S dapat memprogram sudut dengan memasukkan panjang dan ketebalan material, serta parameter cetakan
• Fungsi penghentian darurat sakelar kaki memastikan mesin berhenti dalam keadaan darurat
• Produk memiliki konfigurasi tinggi, kecepatan lari cepat, dan kinerja lebih stabil

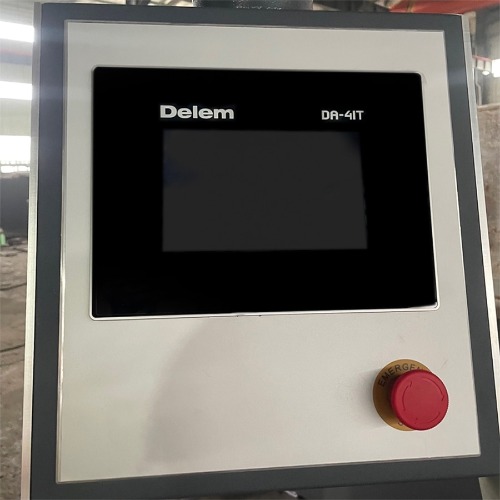

Pengantar sistem DA41T

Spesifikasi teknis	- Nomor program - Jumlah maksimum langkah program 25 - Konversi metrik/imperial - Matikan memori - Penghitungan waktu kerja mesin
Parameter sumbu	- Kisaran perjalanan: 0-9999.99mm - Jarak lepas: 0-9999.99mm - Rentang koreksi posisi: 0-9999.99mm - Escape dapat diprogram - Perpindahan sumbu secara sinkron - Pergerakan manual sumbu apa pun
Instalasi	- Pemasangan panel vertikal - Dimensi: 189x257x40mm
Fungsi pemrograman	- Antarmuka yang ramah pengguna - Pengaturan pemrograman data - Sudut lentur - Pengaturan parameter cetakan - Posisi pengukur belakang - Fungsi melarikan diri - Pengembalian sumbu Y - Koreksi sumbu Y - Pemilihan kecepatan lentur - Jumlah program
Fungsi perhitungan	- Perhitungan kedalaman sumbu Y
Integrasi internal	- Modus diagnostik
Input/output kontrol sumbu	-/-motor servo 10V - Kontrol motor AC dua kecepatan - Kontrol satu tahap dengan keluaran terarah (operasi frekuensi variabel)
Masukan/keluaran digital	- Konfigurasi titik masukan/keluaran yang fleksibel - Isolasi siaran dan televisi
Antarmuka	- Antarmuka encoder TTL - Frekuensi penghitungan 1MHz - Input unipolar atau diferensial 5V atau 12V - Dupleks penuh DNC RS-232C
Fungsi bantu	- Berbagai pilihan bahasa - Pencadangan offline dan panggilan parameter dan program

Konfigurasi standar mesin:

• Sistem CNC TP10S standar, sumbu R manual
• Dukungan depan tetap dan dapat dilepas
• Cetakan mesin pembengkok terbuat dari bahan 42CRMO, dengan kekerasan 42 derajat, sehingga menjamin umur cetakan
• Penjepit cepat
• Sumbu X dikendalikan oleh sekrup bola dan pemandu linier

Opsional:

• Perlindungan fotolistrik atau laser
• Cetakan khusus
• Kompensasi mekanis atau sistem kompensasi hidrolik
• Kustomisasi pencahayaan atau pagar pembatas
• Sumbu R otomatis
• Persyaratan khusus lainnya tunduk pada verifikasi harga perusahaan

Parameter Utama Rem Tekan Hidraulik Seri WC67Y/K

Model	Nominalnya Tekanan (KN)	Panjangnya dari Tabel (mm)	Jarak antar frame (mm)	Tenggorokan Kedalaman (mm)	Pukulan (mm)	Buka Tinggi (mm)	Motorik Utama (KW)	Berat (KG)	Dimensi Keseluruhan LXWXH (mm)
WC67Y/K-40/1600	400	1600	1150	250	100	340	4	2000	1750x1350x1900
WC67Y/K-40/2200	400	2200	1850	250	100	340	4	2500	2300x1350x1900
WC67Y/K-40/2500	400	2500	2050	250	100	340	4	2800	2600x1400x1950
WC67Y/K-63/2500	630	2500	2050	250	120	360	5.5	4500	2600x1400x2000
WC67Y/K-63/3200	630	3200	2600	250	120	360	5.5	5400	3300X1450X2100
WC67Y/K-80/2500	800	2500	2050	250	120	380	7.5	5800	2650X1420X2120
WC67Y/K-80/3200	800	3200	2600	250	120	380	7.5	6100	3300X1450X2100
WC67Y/K-100/2500	1000	2500	2050	320	120	385	7.5	6100	2650X1450X2200
WC67Y/K-100/3200	1000	3200	2600	320	120	385	7.5	6600	3300X1450X2200
WC67Y/K-100/4000	1000	4000	3200	320	120	385	7.5	8000	4100X1450X2200
WC67Y/K-125/2500	1250	2500	2050	320	120	385	7.5	6300	2650X1550X2200
WC67Y/K-125/3200	1250	3200	2600	320	120	385	7.5	7000	3300X1550X2200
WC67Y/K-125/4000	1250	4000	3200	320	120	385	7.5	8200	4100X1550X2200
WC67Y/K-160/3200	1600	3200	2600	320	200	470	11	10000	3300X1780X2500
WC67Y/K-160/4000	1600	4000	3200	320	200	470	11	12000	4100X1780X2520
WC67Y/K-200/3200	2000	3200	2600	320	200	485	11	12000	3300X1750X2680
WC67Y/K-200/4000	2000	4000	3200	320	200	485	11	13800	3300X1750X2680
WC67Y/K-250/3200	2500	3200	2600	320	250	560	18.5	13600	3300X2000X2880
WC67Y/K-250/4000	2500	4000	3200	320	250	560	18.5	15000	4100X2050X2980
WC67Y/K-300/3200	3000	3200	2600	350	250	560	22	16000	3300X2050X3000
WC67Y/K-300/4000	3000	4000	3200	350	250	560	22	20000	4100X2080X3100
WC67Y/K-300/6000	3000	6000	4700	350	250	560	22	28000	6100X2080X3250
WC67Y/K-400/3200	4000	3200	2600	350	250	580	37	20000	3300X2000X3000
WC67Y/K-400/4000	4000	4000	3200	350	250	580	37	26000	4100X2080X3150
WC67Y/K-400/6000	4000	6000	4750	400	250	580	37	37500	6100X2180X3580
WC67Y/K-500/4000	5000	4000	3200	350	250	580	37	26000	4100X2080X3150
WC67Y/K-500/6000	5000	6000	4750	400	250	580	37	37500	6100X2180X3580

Deskripsi dan spesifikasi yang diberikan dalam katalog ini dapat berubah tanpa pemberitahuan.
