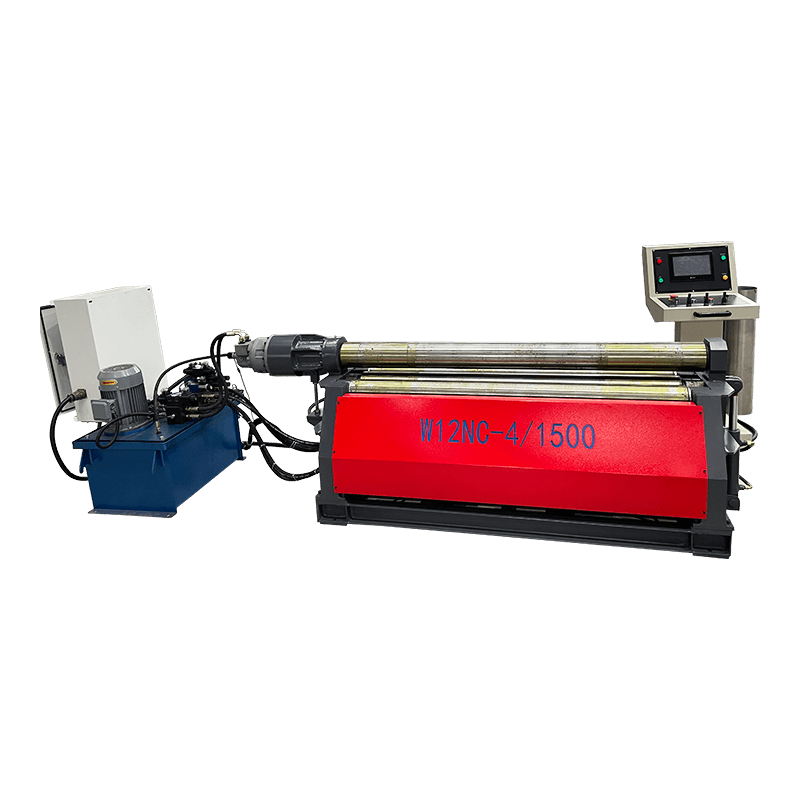

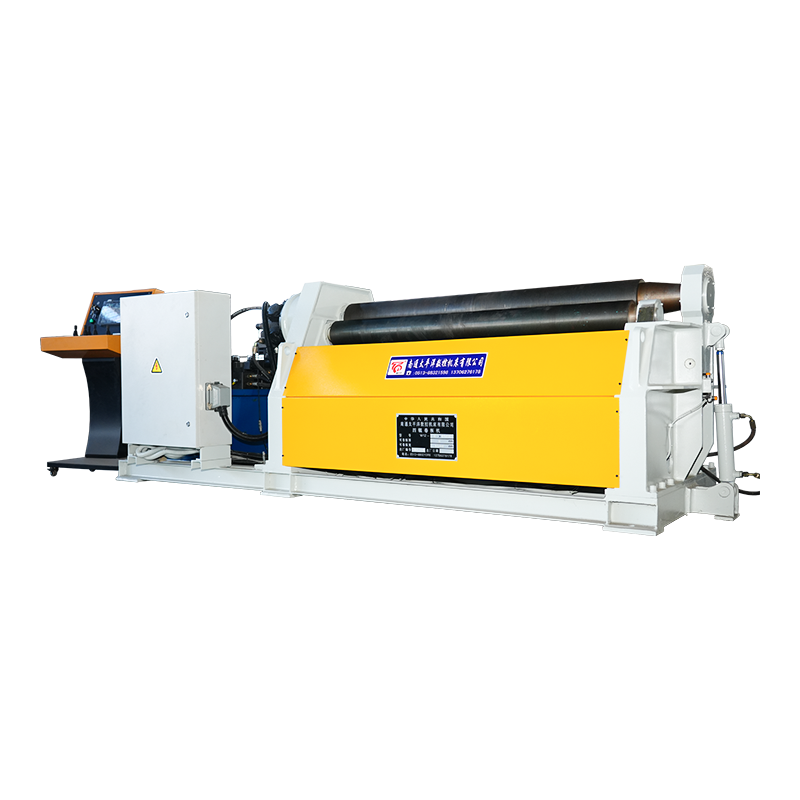

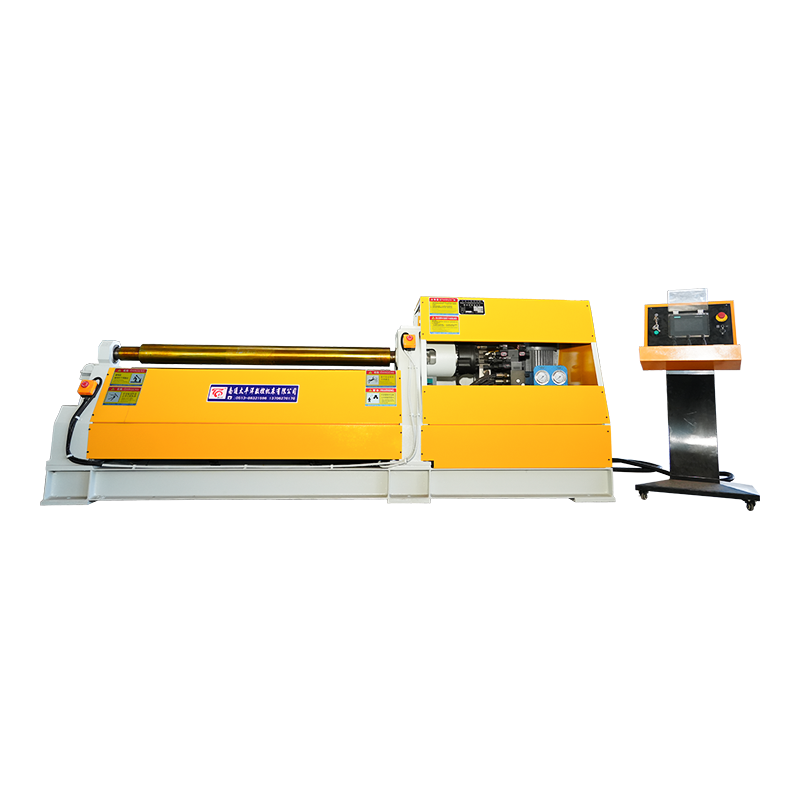

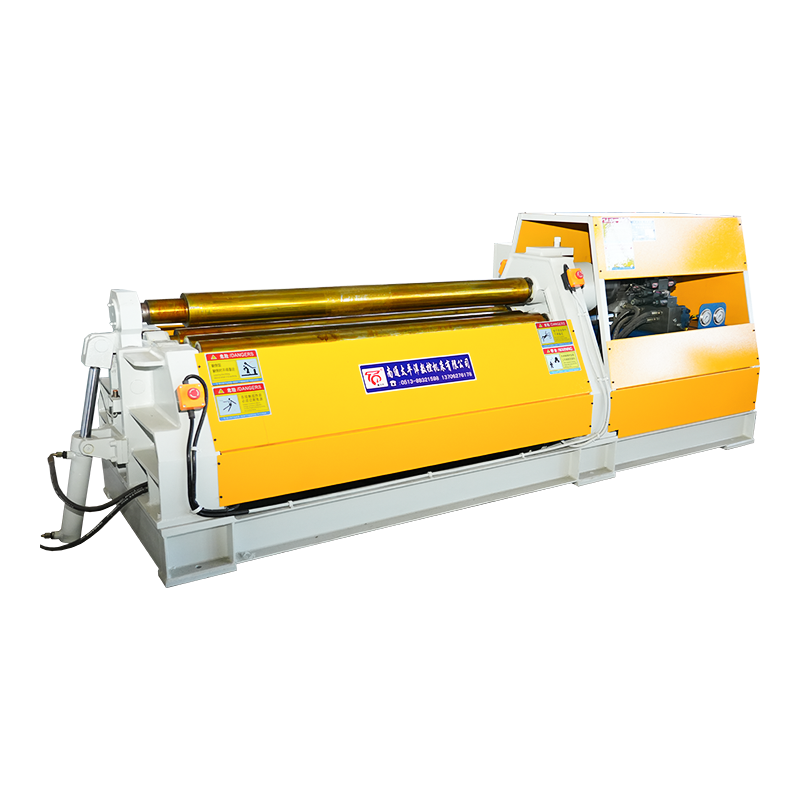

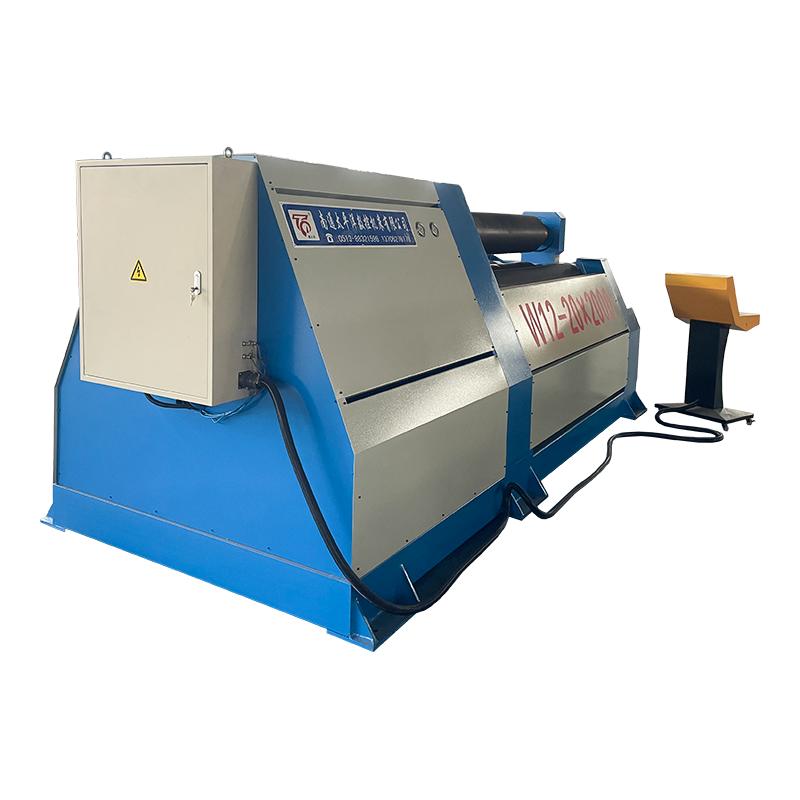

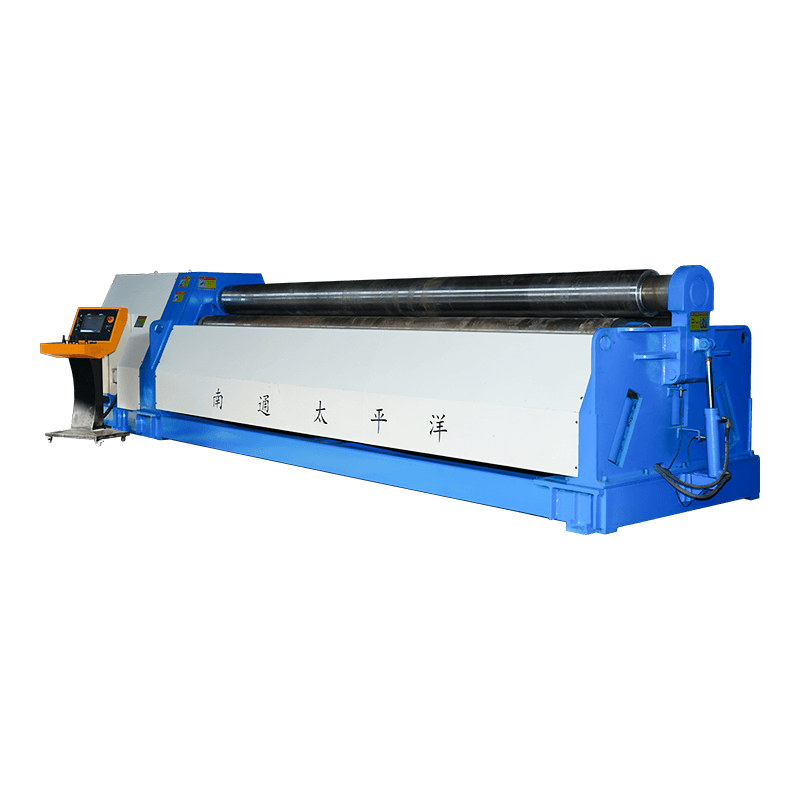

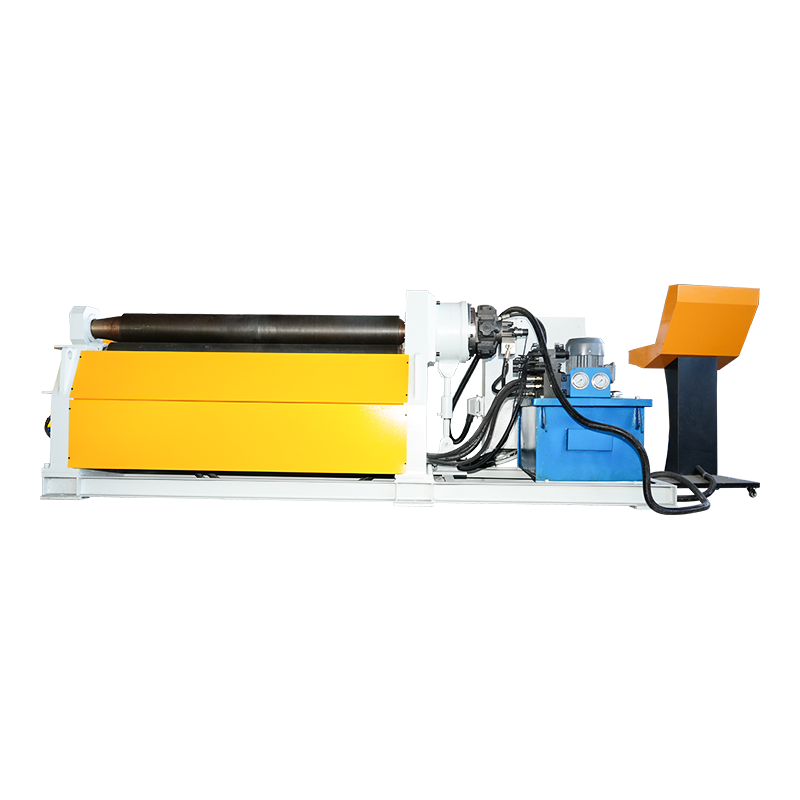

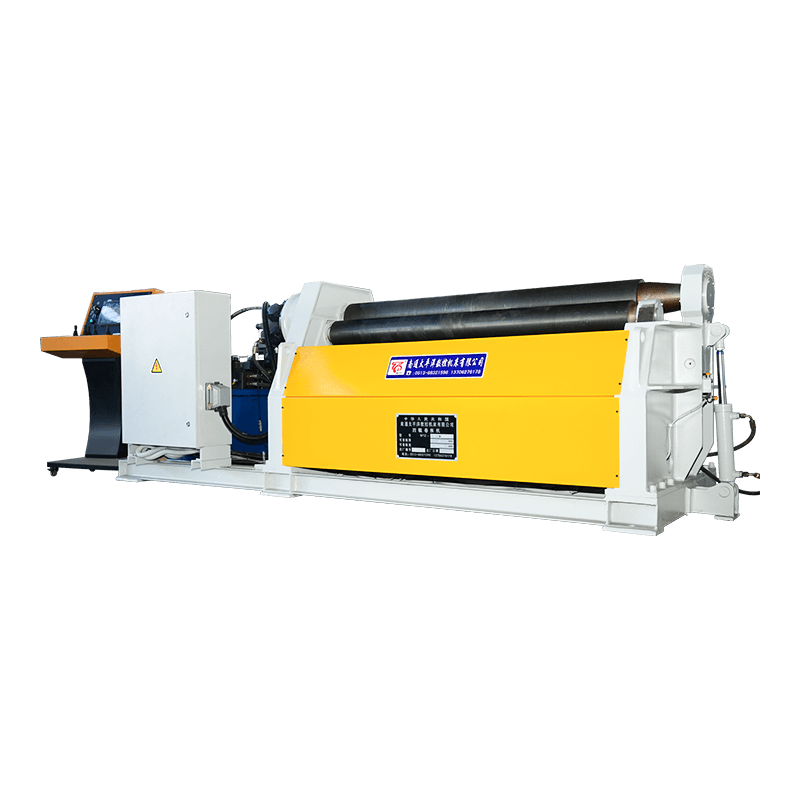

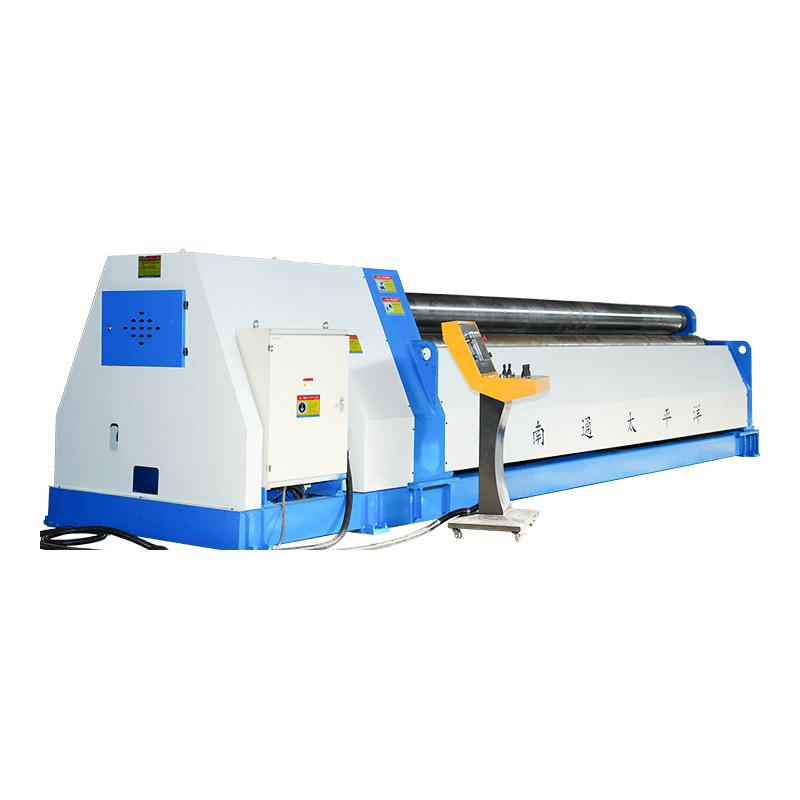

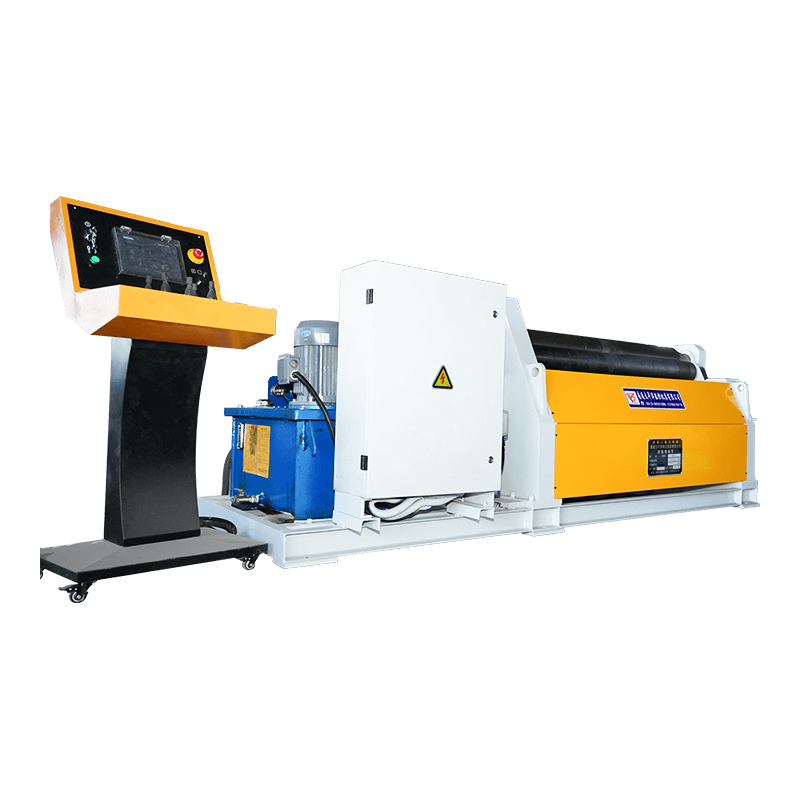

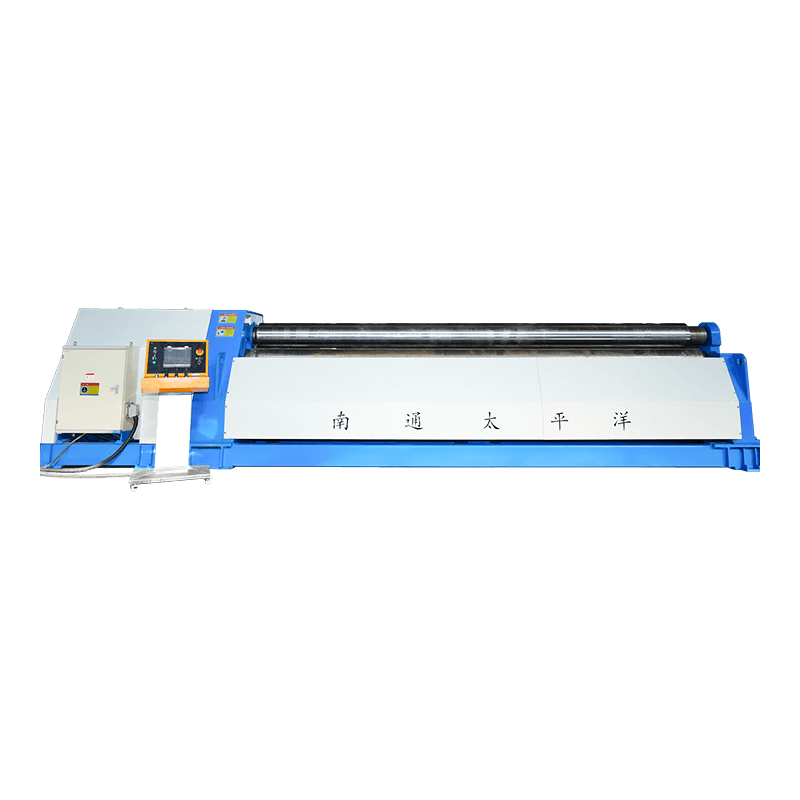

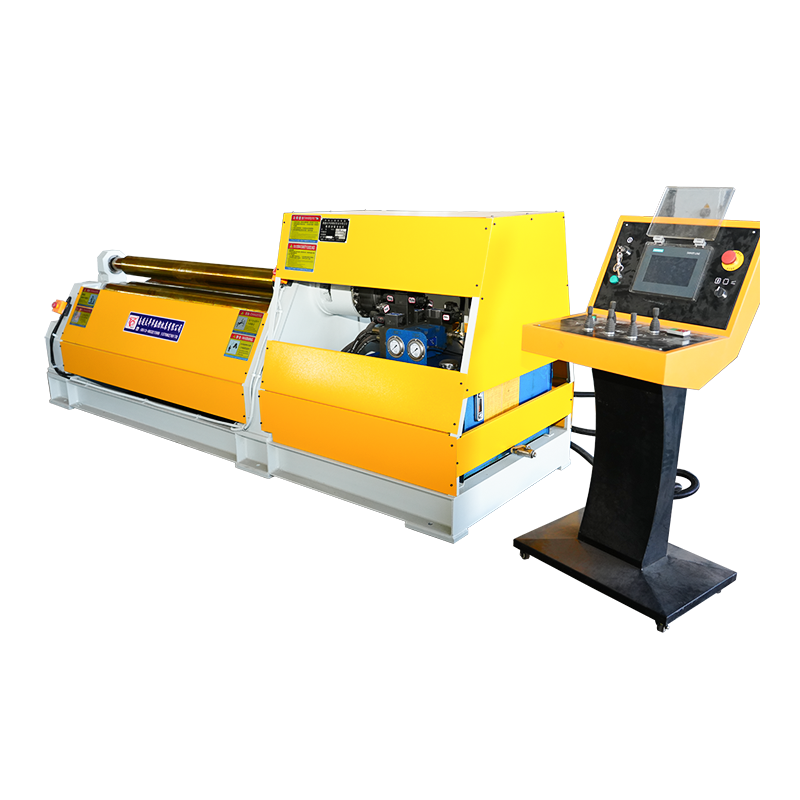

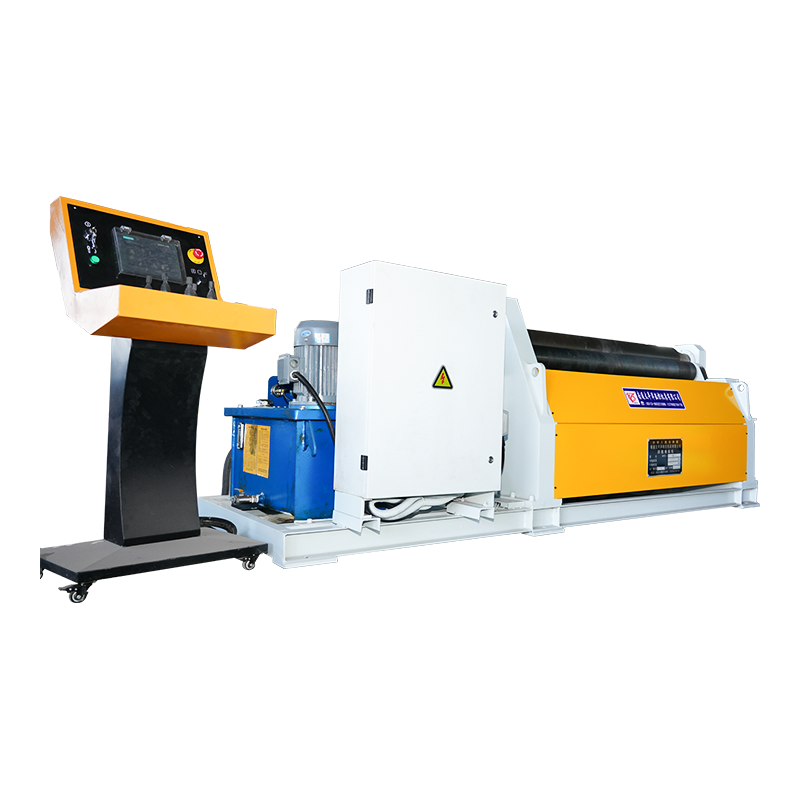

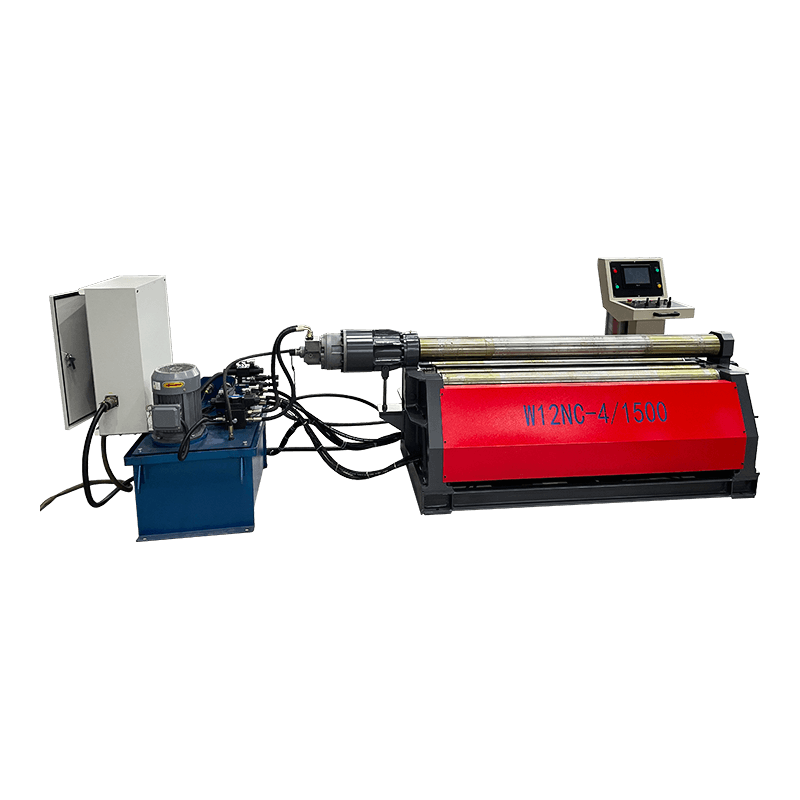

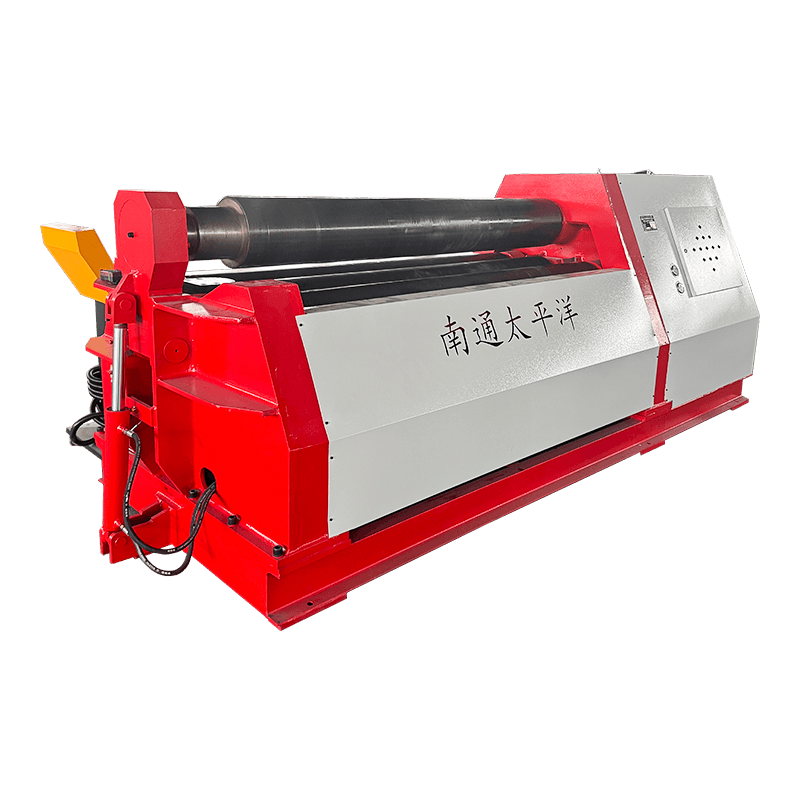

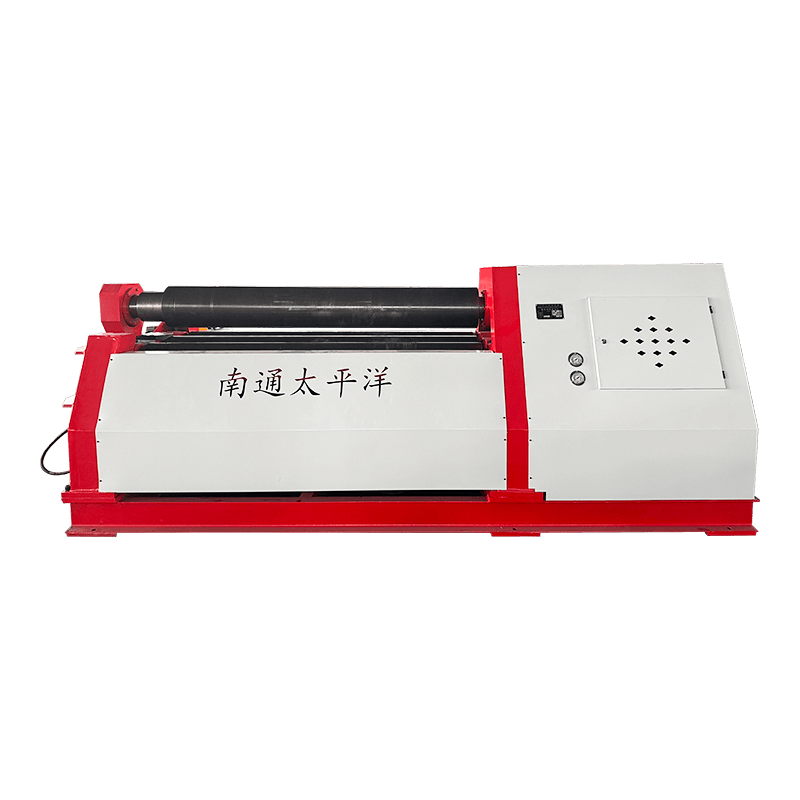

Mesin Rolling 4-Rol Seri W12

Mesin penggulung pelat 4 rol seri W12 adalah solusi pembengkokan pelat hidraulik efisiensi tinggi yang dirancang untuk pra-pembengkokan dan penggulungan pelat logam menjadi benda kerja berbentuk silinder, kerucut, atau melengkung. Banyak digunakan dalam bejana tekan, boiler, saluran pipa, dan industri baja struktural, mesin ini mengintegrasikan pra-pembengkokan dan pembentukan ke dalam satu operasi, sehingga menghilangkan kebutuhan akan peralatan tambahan.

Struktur & Prinsip Kerja
Mesin ini mengadopsi konfigurasi empat peran:
Roller atas adalah roller penggerak utama, dengan gerakan vertikal yang dikendalikan oleh motor hidrolik untuk pengoperasian yang stabil dan bertenaga.
Rol bawah menerapkan gaya penjepitan pada pelat melalui silinder hidrolik, memastikan penahan yang kuat selama proses pembentukan.
Kedua rol samping, diposisikan secara simetris di kedua sisi roller bawah, bergerak sepanjang rel pengemudi miring. Mereka digerakkan oleh sistem mekanis yang terdiri dari mur, cacing, dan sekrup utama, yang memberikan dukungan lateral terkontrol dan gaya pembentuk.
Desain ini memungkinkan kedua ujung pelat ditekuk terlebih dahulu dalam satu pengaturan, sehingga mengurangi limbah material dan meningkatkan efisiensi dibandingkan dengan mesin tiga rol.

Fitur Utama
Pembentukan satu langkah: Pra-pembengkokan dan penggulungan dapat diselesaikan pada mesin yang sama, sehingga menghemat waktu penyetelan
Penggerak hidrolik penuh: Pengoperasian yang lancar, kekakuan tinggi, dan kekuatan penjepitan yang andal
kontrol presisi: Sistem CNC opsional untuk mengontrol posisi roller otomatis, meningkatkan kemampuan panjang
Kompatibilitas materi yang luas: Cocok untuk pelat baja karbon, baja tahan karat, aluminium, dan paduan

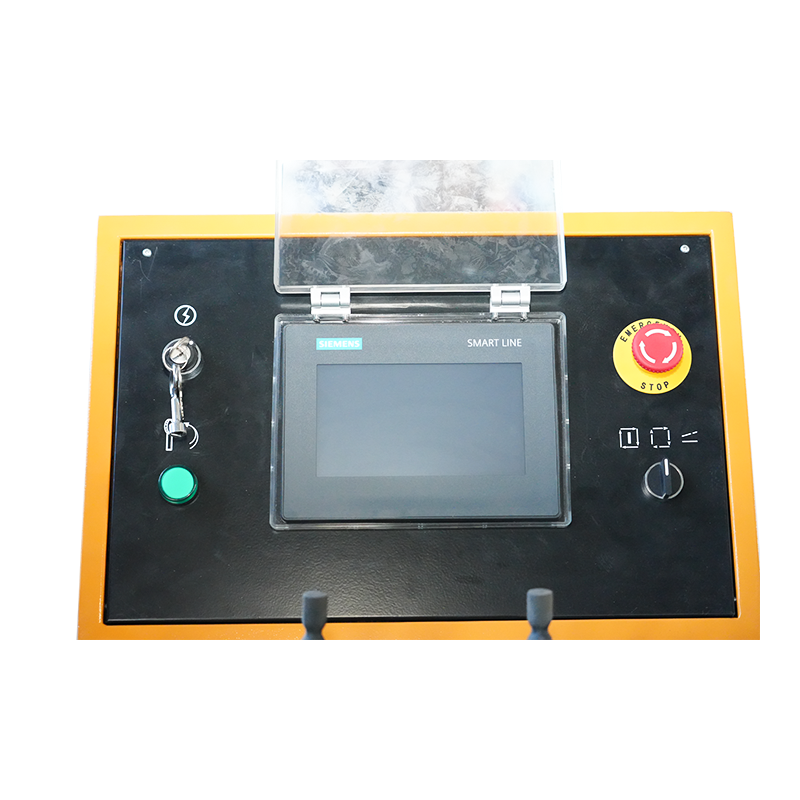

Pengoperasian yang mudah: Panel kontrol yang mudah digunakan dengan mode manual dan otomatis

Aplikasi
Bejana tekan dan ketel uap
Pembuatan pipa
Menara angin dan fabrikasi baja struktural
Industri otomotif dan pembuatan kapal

Pertanyaan

Deskripsi produk

Spesifikasi

Model

ketebalan
dari pelat melingkar
(mm)

Pra-pembengkokan maksimal
ketebalan
(mm)

Lebaran dari
piring melingkar
(mm)

Hasil Piring
Kekuatan
(Mpa)

Diameter dari
Peran Atas
(mm)

Motorik Utama
(KW)

Berat
(KG)

Secara keseluruhan
Dimensi
LXWXH
(mm)

W12-4X1500

1-4

3

1500

245

140

3

1800

2800X900X1100

W12-4X2000

1-4

3

2000

245

160

4

2600

3400X900X1100

W12-6X2000

1-6

5

2000

245

170

4

3200

3600X1100X1350

W12-6X2500

1-6

5

2500

245

190

5.5

3800

4000X1200X1400

W12-8X1500

1-8

6

1500

245

190

5.5

3100

3500X1100X1350

W12-8X2500

2-8

6

2500

245

220

7.5

3800

4300X1300X1600

W12-12X2000

3-12

10

2000

245

240

7.5

4800

3800X1300X1600

W12-12X2500

3-12

10

2500

245

260

11

5200

4350X1450X1700

W12-16X2000

3-16

12

2000

245

260

11

5800

4100X1500X1800

W12-16X2500

3-16

12

2500

245

280

11

7500

4950X1600X1980

W12-16X3000

3-16

12

3000

245

340

15

9500

5600X1800X2100

W12-20X2000

3-20

16

2000

245

280

11

7800

4350X1600X2000

W12-20X2500

3-20

16

2500

245

340

15

9200

5000X1800X2200

W12-25X2000

4-25

20

2000

245

340

15

9400

4350X2000X2500

W12-25X2500

4-25

20

2500

245

380

22

11000

5000X2200X2600

W12-25X3100

4-25

20

3100

245

420

30

16000

6000X2200X2700

Deskripsi dan spesifikasi yang diberikan dalam katalog ini dapat berubah tanpa pemberitahuan.

Hubungi kami untuk lebih jelasnya

Jangan ragu untuk menghubungi saat Anda membutuhkan kami!

SUBMIT

Tentang
Nantong Pacific CNC Machine Tool Co., Ltd
Nantong Pacific CNC Machine Tool Co., Ltd

Nantong Pacific CNC Machine Tool Co., Ltd is a key enterprise of national machinery industry, located in Haian Economic and Technological Development Zone, where the environment is beautiful and the traffic is convenient, which facilitates the rapid establishment of communication between enterprises and customers. The enterprise is fully equipped, specializing in the production of shearing machine, bending machine, rolling machine, hydraulic press, punching machine and other produk, widely used in: light industry, aviation, shipbuilding, metallurgy, instrumentation, electrical appliances, stainless steel products, construction and decoration industry. Our products sell well both at home and abroad.


Sebagai seorang profesional China 4 Roller Rolling Bending Machine Manufacturers and W12 Series 4-Rollers Rolling Machine Company, Perusahaan sekarang memiliki kemampuan untuk merancang, mengembangkan, dan memproduksi produk seri standar dan peralatan non-standar. Produk laku di seluruh negeri, sejumlah besar ekspor ke Asia Tenggara, Eropa, Amerika Serikat dan Timur Tengah. Perusahaan ini mencakup area lebih dari 20.000 meter persegi, dengan sekelompok insinyur dan teknisi dengan pengetahuan profesional yang kaya, peralatan produksi dan pengujian selesai. Selama bertahun-tahun, telah berkomitmen untuk penelitian dan inovasi memalsukan peralatan mesin, penjualan produk dan layanan purna jual tidak ada usaha, di Beijing, Tianjin, Shenyang, Shandong, Zhejiang, Of-Sale-Sale, Of-Sale, Ofy-Sale, Ofy-Saleang, Of-Sale, Cabang, lakukan yang terbaik untuk memenuhi kebutuhan pelanggan domestik dan asing.


Di dunia saat ini yang penuh dengan harapan dan peluang, Peralatan Mesin Pasifik dan pelanggan kami berjalan seiring untuk pengembangan umum.

Berita
Perpanjangan Pengetahuan Industri

1.Pengantar Mesin Bending Bergulir 4 Rol

Mesin Bending Rolling 4 Roller, juga dikenal sebagai Mesin Rolling 4-Rollers Seri W12, adalah peralatan pelat rolling berkinerja tinggi yang banyak digunakan untuk membentuk bentuk silinder, busur, dan kerucut dari lembaran logam. Hal ini penting dalam industri seperti pembuatan kapal, bejana tekan, menara angin, dan manufaktur struktur baja berat.

Dibandingkan dengan mesin 3-rol tradisional, desain 4-rol meningkatkan efisiensi 30%–50% dan mengurangi limbah material hingga 20% , menjadikannya solusi pilihan untuk pembentukan pelat presisi.

Nantong Pasifik Alat Mesin CNC Co, Ltd adalah perusahaan utama industri permesinan nasional, berlokasi di Zona Pengembangan Ekonomi dan Teknologi Haian, di mana lingkungannya indah dan lalu lintasnya nyaman, yang memfasilitasi komunikasi dengan cepat antara perusahaan dan pelanggan. Perusahaan ini lengkap, mengkhususkan diri dalam produksi mesin geser, mesin pemngkok, mesin rolling, mesin press hidrolik, mesin pelubang dan produk lainnya, banyak digunakan di: industri ringan, penerbangan, pembuatan kapal, metalurgi, instrumentasi, peralatan listrik, produk baja tahan karat, industri konstruksi dan dekorasi. Produk kami laris manis baik di dalam maupun luar negeri.

2. Prinsip Kerja Mesin 4 Rol W12

(1) Sistem Penggerak Utama Roller Atas

Roller atas berfungsi sebagai komponen penggerak utama, penggerakan oleh motor hidrolik yang menjamin putaran yang stabil dan bertenaga untuk pengoperasian rolling yang berkelanjutan.

(2) Gerakan Vertikal Roller Bawah

Rol bawah bergerak secara vertikal di bawah tekanan hidraulik, memberikan gaya melalui oli hidraulik di dalam silinder untuk menjepit pelat dengan aman. Ini memastikan distribusi tekanan yang seragam.

(3) Sistem Penyesuaian Roller Samping

Rol samping di kedua sisi bergerak di sepanjang rel pemandu menggunakan mekanisme sekrup, cacing, dan sekrup timah, memungkinkan kontrol kelengkungan yang presisi untuk ketebalan pelat yang berbeda.

Mesin memungkinkan pra-pembengkokan dan penggulungan kedua ujung pelat pada peralatan yang sama , secara signifikan meningkatkan produktivitas dan mengurangi waktu penanganan material.

3. Keuntungan Utama dari Mesin Rolling 4 Roller

  1. Efisiensi Tinggi: Penjepitan satu kali menyelesaikan penggulungan dan pra-pembengkokan.
  2. Pembentukan Presisi: Akurasi mencapai ±0,5 mm untuk struktur silinder.
  3. Pengurangan Tenaga Kerja: Kontrol hidraulik otomatis mengurangi intervensi manual.
  4. Aplikasi Luas: Cocok untuk pelat dengan ketebalan 2mm hingga 80mm.
  5. Performa Stabil: Sinkronisasi hidraulik memastikan kualitas penggulungan yang konsisten.

4. Ikhtisar Parameter Teknis

Barang Spesifikasi Manfaat Kinerja
Ketebalan Pelat 2–80mm Rentang aplikasi yang luas
Akurasi Bergulir ±0,5mm Pembentukan presisi tinggi
Peningkatan Efisiensi 30%–50% Siklus produksi lebih cepat
Spesifikasi teknis mesin penggulung pelat 4 rol seri W12

5. Aplikasi Industri

Mesin bending 4 roller rolling banyak digunakan di:

  • Pembuatan bejana tekan
  • Produksi menara angin
  • Industri pembuatan kapal
  • Fabrikasi struktur baja

6. Pertanyaan Umum

Q1: Apa keuntungan utama dari struktur 4 rol?

Hal ini memungkinkan pra-pembengkokan dan penggulungan dalam satu mesin, meningkatkan efisiensi dan mengurangi limbah material.

Q2: Kisaran ketebalan apa yang bisa ditanganinya?

Dapat menangani pelat baja dari 2mm hingga 80mm tergantung pada kapasitas model.

Q3: Apakah kontrol CNC tersedia?

Ya, sistem CNC bersifat opsional dan secara signifikan meningkatkan tingkat presisi dan otomatisasi.
