Rumah / Produk / Seri Mesin Bending / Mesin lentur elektro-hidrolik / WE67K Series Electro-Hydraulic Servo CNC Mesin Bendera Lembaran Lembar Hidraulik

WE67K Series Electro-Hydraulic Servo CNC Mesin Bendera Lembaran Lembar Hidraulik

WE67K Series Electro-Hydraulic Servo CNC Hidraulic Sheet Metal Bending Machine adalah produk kelas atas dari Nantong Pacific CNC Machine Tool Co., Ltd. Ia mengadopsi katup servo elektro-hidrolik katup ganda silinder Synchronous Control, yang memiliki kinerja dan presisi yang lebih besar.
• Mekanisme pengukur belakang dapat mengontrol beberapa sumbu pengukur belakang;
• Sistem hidrolik mengadopsi sistem kontrol terintegrasi, cincin penyegelan impor, dan memiliki penampilan yang indah dan sederhana;

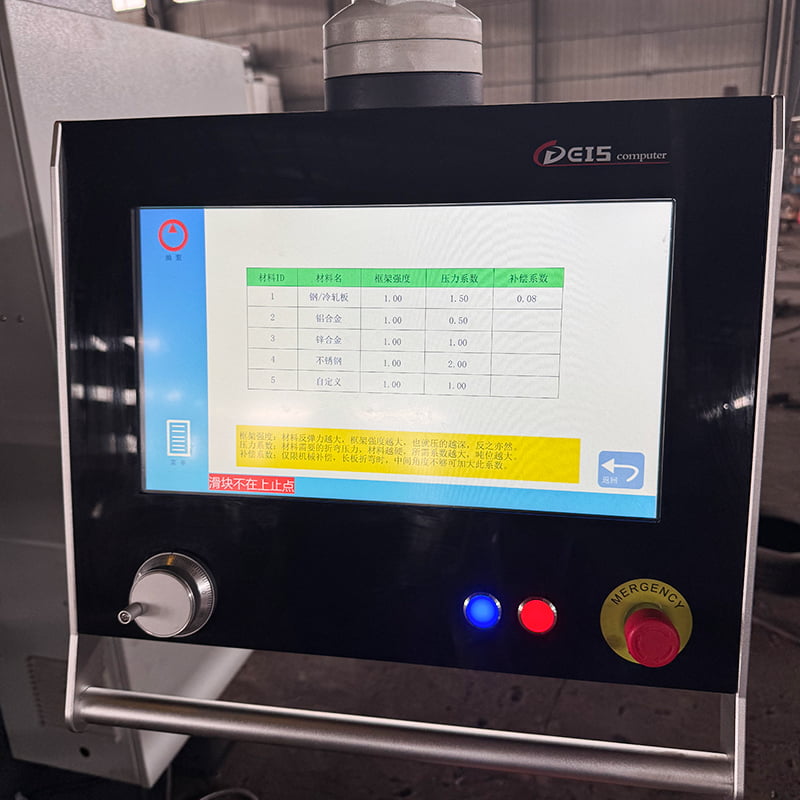

• Sistem CNC mengadopsi DE15 yang dikembangkan sendiri oleh perusahaan kami atau tiga merek pengontrol terkenal lainnya: Delem, ESA dan Cybelec. Pengontrol ini diimpor dari Belanda, Italia dan Swiss masing -masing. Dilengkapi dengan perangkat penjepit cepat untuk cetakan atas.

Pertanyaan

Deskripsi produk

Pengantar sistem hidrolik:

Sistem hidrolik dan komponen hidrolik dari alat mesin diimpor dari sistem Jerman Hawei. Sistem hidrolik dikembangkan secara khusus untuk mesin lentur CNC.

Sistem memiliki fitur berikut:

(1) Didorong oleh kelompok katup servo elektro-hidrolik, ia memiliki struktur yang ringkas, kinerja penyegelan yang kuat, akurasi sinkronisasi tinggi dan umur layanan yang panjang.
(2) Katup pengisian berdiameter besar eksternal, kecepatan tinggi dan kerugian rendah.
(3) Pompa tekanan tinggi gigi terkenal digunakan untuk menahan tekanan tinggi dan memiliki kebisingan rendah.
(4) Segel silinder menggunakan elemen penyegelan impor dari perusahaan NOK Jepang, yang memiliki keausan rendah dan tidak ada kebocoran.
(5) Sistem hidrolik memiliki perlindungan keamanan meluap yang berlebihan.
(6) Tinggi level oli memiliki tampilan yang jelas dan intuitif.
(7) Sistem Panduan Presisi Tinggi, Sistem Pengukuran Posisi, dan Fungsi Penyeimbangan Hidrolik dapat memenuhi kebutuhan pemrosesan panjang penuh.
(8) Alat mesin dapat bekerja terus menerus di bawah beban pengenal, dan sistem hidrolik tidak memiliki kebocoran dan terus stabil dengan presisi tinggi.

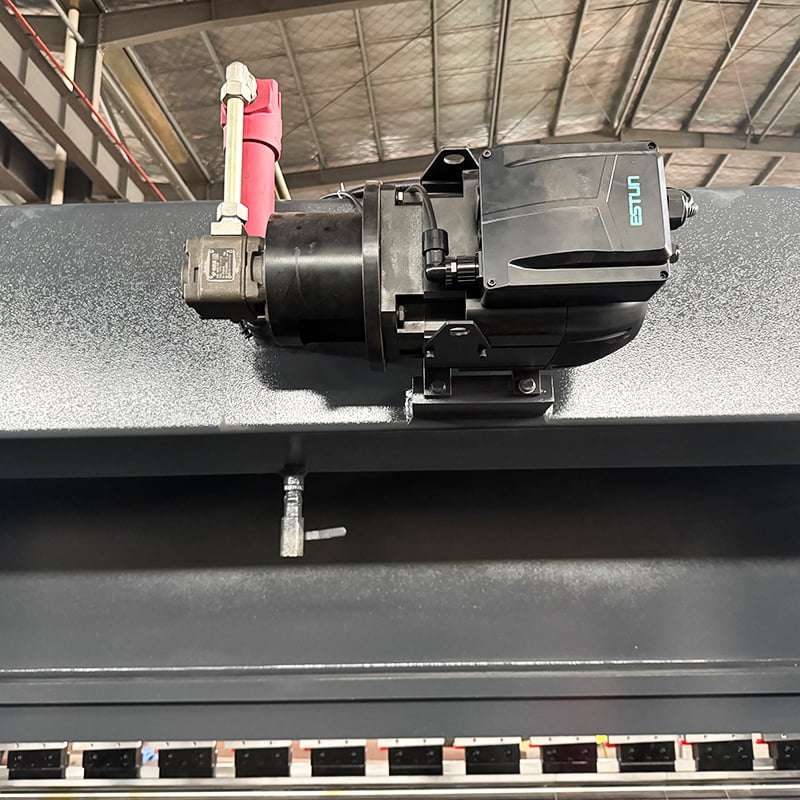

Pendahuluan Motor

Nantong Pacific CNC Machine Tool Co., Mesin Ltd menggunakan motor efisiensi tinggi dan hemat energi dari merek domestik dan asing terkenal seperti Siemens of Germany. Efisiensi motor ini secara signifikan lebih tinggi daripada motor standar, memenuhi kebutuhan pelanggan untuk efisiensi tinggi dan peralatan mesin berenergi rendah. Pada saat yang sama, kami juga menyediakan teknologi motor servo opsional, yang dapat menghemat hingga 35% energi menggunakan servo motor, sehingga membawa pelanggan manfaat dari peningkatan efisiensi dan mengurangi biaya operasi, yang bertujuan untuk mencapai kinerja dinamis yang tinggi dan meningkatkan efisiensi produksi mesin sambil mempertahankan konsumsi energi yang rendah. .

Pendahuluan Pompa Minyak

Pompa oli dari alat mesin tekukan adalah salah satu inti dari mesin lentur, dan kualitasnya secara langsung mempengaruhi efisiensi kerja mesin lentur. Pompa minyak kami menggunakan merek domestik dan asing yang terkenal, seperti Sunny di Amerika Serikat. Ini memiliki karakteristik efisiensi tinggi, stabilitas dan penghematan energi, yang dapat meningkatkan akurasi dan kecepatan mesin lentur, mengurangi kebisingan dan konsumsi energi, dan memiliki umur layanan yang panjang.

Pendahuluan pengukur kembali

Seluruh pengukur punggung mengalami pengobatan tempering suhu tinggi untuk menghilangkan stres internal, meningkatkan ketangguhan logam, dan mencegah kehilangan presisi karena deformasi bingkai.
Untuk memastikan pergerakan presisi tinggi dari sumbu X dari pengukur kembali mesin, pemasok kami adalah semua merek terkenal, seperti Hiwin. Sekrup bola dan panduan linier meningkatkan akurasi dan konsistensi mesin. Pengukur punggung kami dikendalikan oleh motor servo, yang memberikan akurasi kontrol dan operasi yang lebih baik daripada motor stepper.

Komponen Listrik

Kami menggunakan komponen Siemens atau Jerman Siemens yang diimpor dari Prancis, yang sangat stabil dan tahan lama. Kabinet listrik asli yang dilengkapi dengan mesin ini memiliki kemampuan anti-interferensi yang kuat dan kinerja listrik yang stabil.

Klem cepat

Sangat mengencangkan, memposisikan dan presisi. Dapat diganti dengan cepat dan mudah, sehingga dapat mencapai penggunaan waktu yang efisien.

Konfigurasi Standar

1. Konfigurasi standar adalah mesin lentur CNC 4-sumbu (Y1, Y2, X, R). Kompensasi rod manual Workbench adalah standar untuk 3200mm ke atas.

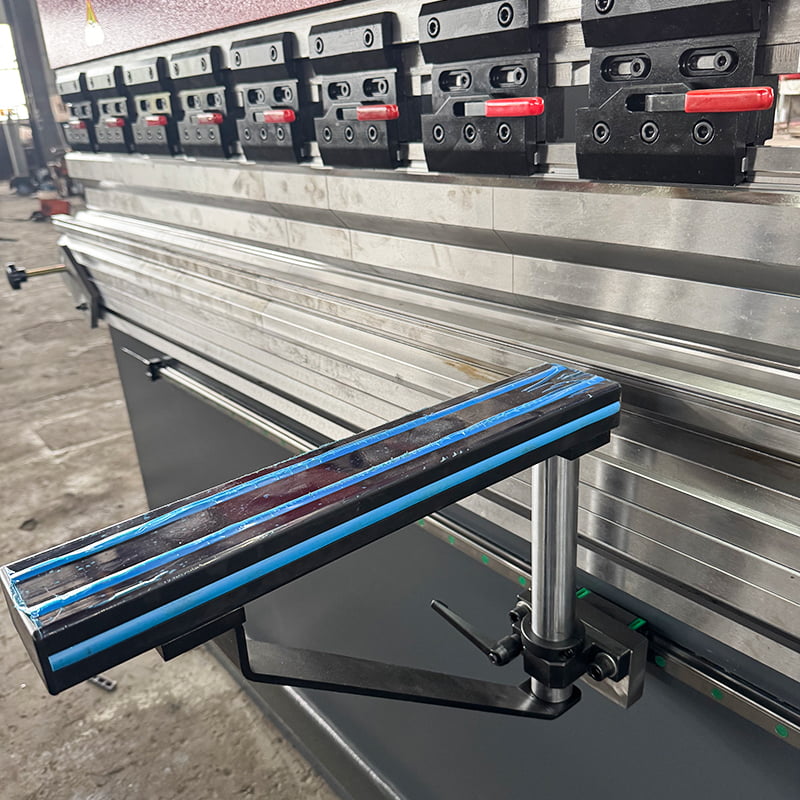

2. Dukungan depan yang dapat dilepas
3. Mesin lentur mengadopsi cetakan tersegmentasi. Terbuat dari bahan 42crmo, dengan kekerasan 42 derajat, kehidupan cetakan dijamin
4. Penjepit cepat
5. Motor utama mengadopsi Siemens Jerman atau merek terkenal, sistem hidrolik mengadopsi Rexroth Jerman (Bosch-Rexroth), dan komponen listrik utama mengadopsi Schneider Prancis atau Siemens Jerman.

Konfigurasi opsional untuk mesin lentur elektro-hidrolik:

1. Cetakan atas dan bawah yang disesuaikan secara khusus
2. Sistem penjepit hidrolik Wila atau penjepit pneumatik
3. Pelindung laser atau perlindungan inframerah
4. Kompensasi manual, kompensasi listrik atau kompensasi hidrolik
5. Motor utama ditingkatkan ke motor servo
6. Pagar sisi sisi ganda atau belakang
7. Lampu LED ditambahkan ke alat mesin
8. Penambahan Sumbu CNC Opsional
Persyaratan khusus lainnya tunduk pada verifikasi harga perusahaan

WE67K Series Electro-Hydraulic Sinkronisasi Parameter Utama Press Brake

Model

Nominal
Tekanan
(KN)

Panjang
meja
(mm)

Jarak
antara bingkai
(mm)

Tenggorokan
Kedalaman
(mm)

Stroke
(mm)

Tinggi terbuka
(mm)

Motor utama
(KW)

Berat
(Kg)

Dimensi keseluruhan
LXWXH
(mm)

WE67K-63/2500

630

2500

2050

250

120

360

5.5

4600

2600x1500x2000

WE67K-63/3200

630

3200

2600

280

120

360

5.5

5500

3300x1580x2100

WE67K-100/2500

1000

2500

2050

320

150

420

7.5

6800

2600x1600x2480

WE67K-100/3200

1000

3200

2600

320

150

420

7.5

8000

3300x1620x2480

WE67K-100/4000

1000

4000

3600

350

150

420

7.5

9200

4100x1620x2480

WE67K-125/2500

1250

2500

2050

320

150

420

7.5

6950

2600x1600x2480

WE67K-125/3200

1250

3200

2600

320

150

420

7.5

8200

3300x1620x2480

WE67K-125/4000

1250

4000

3600

350

150

420

7.5

9500

4100x1620x2480

WE67K-160/3200

1600

3200

2600

400

200

480

11

11000

3300x1620x2480

WE67K-160/4000

1600

4000

3600

400

200

480

11

13000

4100x1620x2480

WE67K-200/3200

2000

3200

2600

400

200

520

15

12800

3300x1650x2980

WE67K-200/4000

2000

4000

3600

400

200

520

15

15800

4100x1680x3000

WE67K-200/6000

2000

6000

4800

400

200

520

18.5

23500

6100x1750x3150

WE67K-250/3200

2500

3200

2600

400

200

520

18.5

13800

3300x1650x2980

WE67K-250/4000

2500

4000

3600

400

200

520

18.5

15200

4100x1680x3000

WE67K-250/6000

2500

6000

4800

400

200

520

18.5

24600

6100x1750x3150

WE67K-300/3200

3000

3200

2600

350

250

560

22

16600

3300x2050x3000

WE67K-300/4000

3000

4000

3600

350

250

560

22

20800

4100x2080x3100

WE67K-300/6000

3000

6000

4800

350

250

560

22

29000

6100x2080x3350

WE67K-400/4000

4000

4000

3600

350

250

580

37

27000

4100x2080x3200

WE67K-400/6000

4000

6000

4750

400

250

580

37

38500

6100x2180x3580

WE67K-500/4000

5000

4000

3600

350

250

580

37

28000

4100x2080x3250

WE67K-500/6000

5000

6000

4750

400

250

580

37

39000

6100x2180x3580

Deskripsi dan spesifikasi yang diberikan dalam katalog ini dapat dimodifikasi tanpa pemberitahuan.

Hubungi kami untuk lebih jelasnya

Jangan ragu untuk menghubungi saat Anda membutuhkan kami!

SUBMIT

Tentang
Nantong Pacific CNC Machine Tool Co., Ltd
Nantong Pacific CNC Machine Tool Co., Ltd

Nantong Pacific CNC Machine Tool Co., Ltd is a key enterprise of national machinery industry, located in Haian Economic and Technological Development Zone, where the environment is beautiful and the traffic is convenient, which facilitates the rapid establishment of communication between enterprises and customers. The enterprise is fully equipped, specializing in the production of shearing machine, bending machine, rolling machine, hydraulic press, punching machine and other produk, widely used in: light industry, aviation, shipbuilding, metallurgy, instrumentation, electrical appliances, stainless steel products, construction and decoration industry. Our products sell well both at home and abroad.


Sebagai seorang profesional China WE67K Series Electro-Hydraulic Servo CNC Mesin Bendera Lembaran Lembar Hidraulik Manufacturers and WE67K Series Electro-Hydraulic Servo CNC Mesin Bendera Lembaran Lembar Hidraulik Factory, Perusahaan sekarang memiliki kemampuan untuk merancang, mengembangkan, dan memproduksi produk seri standar dan peralatan non-standar. Produk laku di seluruh negeri, sejumlah besar ekspor ke Asia Tenggara, Eropa, Amerika Serikat dan Timur Tengah. Perusahaan ini mencakup area lebih dari 20.000 meter persegi, dengan sekelompok insinyur dan teknisi dengan pengetahuan profesional yang kaya, peralatan produksi dan pengujian selesai. Selama bertahun-tahun, telah berkomitmen untuk penelitian dan inovasi memalsukan peralatan mesin, penjualan produk dan layanan purna jual tidak ada usaha, di Beijing, Tianjin, Shenyang, Shandong, Zhejiang, Of-Sale-Sale, Of-Sale, Ofy-Sale, Ofy-Saleang, Of-Sale, Cabang, lakukan yang terbaik untuk memenuhi kebutuhan pelanggan domestik dan asing.


Di dunia saat ini yang penuh dengan harapan dan peluang, Peralatan Mesin Pasifik dan pelanggan kami berjalan seiring untuk pengembangan umum.

Berita
Perpanjangan Pengetahuan Industri

WE67K Series Electro-Hydraulic Servo CNC Mesin Bendera Lembaran Lembar Hidraulik mewujudkan pemrosesan lembaran logam dengan mengintegrasikan teknologi kontrol servo elektro-hidrolik dan pemrograman CNC. Prinsip kerjanya adalah untuk mengubah instruksi sistem CNC menjadi tindakan yang tepat dari sistem hidrolik, dan memperbaiki kesalahan secara real time melalui mekanisme umpan balik loop tertutup. Dalam proses spesifik, operator pertama memasukkan parameter lembar, sudut lentur dan tipe cetakan melalui antarmuka CNC, dan sistem secara otomatis menghasilkan program lentur yang dioptimalkan. Sistem hidrolik digerakkan oleh motor servo untuk menggerakkan pompa roda gigi, dan aliran dan tekanan output pompa oli disesuaikan sesuai dengan kebutuhan waktu nyata, yang dapat mengurangi konsumsi energi sekitar 25% dibandingkan dengan motor asinkron tradisional. Sistem hidrolik mengadopsi sistem kontrol terintegrasi dan cincin penyegelan yang diimpor, dan penampilannya indah dan sederhana.

Selama proses lentur, silinder penekan dikendalikan oleh katup solenoid untuk menjepit lembaran, dan perangkat penghenti belakang diposisikan secara tepat oleh motor servo untuk menggerakkan panduan linier sekrup bola, dengan kesalahan tidak lebih dari ± 0,1mm. Ketika slide menghubungi lembaran, sistem hidrolik beralih ke mode kerja, dan tekanan ditransmisikan ke lembaran melalui dadu atas, menyebabkannya secara plastik cacat pada die bawah berbentuk V. Teknologi kompensasi utama secara otomatis mengimbangi penyimpangan yang disebabkan oleh rebound material atau defleksi alat mesin selama proses lentur untuk memastikan konsistensi sudut.

Nantong Pacific CNC Machine Tool Co., Ltd Apakah China Custom WE67K Series Electro-Hydraulic Servo CNC Hidraulik Lembaran Logam Logam Bending Machine Produsen dan pabrik. Sistem hidrolik mengadopsi sistem kontrol terintegrasi, cincin penyegelan impor, dan memiliki penampilan yang indah dan sederhana; mekanisme pengukur belakang dapat mengontrol beberapa sumbu pengukur belakang, kinerja yang lebih baik, presisi yang lebih tinggi.
