Bagaimana Cara Kerja Mesin Rolling Plat Hidrolik? Panduan Lengkap

Jawaban Singkat: Bagaimana a Mesin Rolling Plat Hidrolik Bekerja

A mesin penggulung pelat hidrolik membentuk lembaran logam datar menjadi bentuk melengkung atau silinder dengan memasukkan pelat di antara gulungan yang berputar sementara silinder hidrolik memberikan tekanan yang stabil dan dapat disesuaikan untuk membengkokkan material dalam jumlah kecil pada setiap lintasan. Gulungan atas (atau gulungan samping, tergantung desainnya) didorong ke bawah atau ke dalam dengan tenaga hidrolik, bukan dengan roda gigi atau sekrup, sehingga operator dapat menyempurnakan gaya tekuk secara real-time dan mempertahankan tekanan tersebut secara konsisten di seluruh panjang pelat.

Ini adalah prinsip kerja di balik hampir setiap mesin yang dipasarkan saat ini sebagai a Mesin Rolling Plat Baja , Mesin Bending Plat Hidrolik , atau Mesin Rolling Plat 4 Gulung , apakah itu berada di toko fabrikasi logam kecil atau dijalankan sebagai a Mesin Rolling Plat Tugas Berat pada jalur produksi galangan kapal. Bagian di bawah menguraikan proses langkah demi langkah, membdaningkan konfigurasi gulungan umum, dan menjelaskan bagaimana jenis bahan, ketebalan pelat, dan susunan gulungan mempengaruhi hasil akhir.

Perbandingan cuplikan dua tata letak mesin penggulung pelat yang paling umum
Fitur	Mesin Rolling Plat 3 gulungan	Mesin Rolling Plat 4 Gulung
Langkah pra-pembengkokan	Seringkali memerlukan pass atau perlengkapan terpisah	Dibangun ke dalam siklus bergulir
Diperlukan pembalikan piring	Terkadang, pada desain asimetris	Jarang dibutuhkan
Kasus penggunaan yang umum	Fabrikasi bengkel umum	Produksi yang presisi dan berulang berjalan

Memahami Prinsip Kerja Inti Roll Bending

Setiap mesin penggulung pelat , tidak peduli berapa banyak gulungan yang digunakan, bergantung pada gagasan dasar yang sama: tiga atau lebih titik kontak mendorong pelat keluar dari garis lurus, memaksa logam melewati titik lelehnya dengan cara yang terkendali sehingga berbentuk kurva permanen dan bukannya melompat kembali rata. Pada mesin hidrolik, gaya dibalik tekanan tersebut berasal dari silinder yang digerakkan oleh oli dan bukan dari sekrup mekanis, itulah sebabnya desain hidrolik umumnya lebih mudah untuk disesuaikan pada pertengahan siklus.

Latihan Pembengkokan Tiga Titik

Bayangkan pelat bertumpu pada dua gulungan penyangga bawah sementara gulungan atas menekan di antara keduanya. Saat pelat didorong maju dan mundur, gulungan atas secara bertahap turun sedikit demi sedikit, mengencangkan lengkungan pada setiap lintasan. Silinder hidrolik yang menahan gulungan atas menjaga gaya ke bawah tetap stabil bahkan ketika tahanan pelat berubah di dekat tepinya, yang merupakan salah satu alasan sistem hidrolik cenderung menghasilkan kurva yang lebih rata pada lebar pelat dibandingkan pengaturan mekanis murni.

Mengapa Jumlah Gulungan Penting

Menambahkan gulungan keempat, atau menggeser gulungan samping secara horizontal alih-alih hanya menggerakkan gulungan atas secara vertikal, akan mengubah cara penanganan tepi pelat. Ini adalah perbedaan teknis utama antara konfigurasi gulungan yang dibahas pada bagian selanjutnya, dan ini secara langsung mempengaruhi berapa banyak material datar dan tidak tergulung yang tersisa di ujung pelat setelah pembentukan.

Komponen Struktur Utama Mesin Rolling Plat Hidraulik

Sebuah tipikal Mesin penggulung pelat hidrolik CNC dibangun dari sekumpulan bagian yang cukup kecil yang bekerja bersama-sama. Memahami apa yang dilakukan setiap bagian akan mempermudah membaca lembar spesifikasi mesin atau memecahkan masalah rolling di lantai pabrik.

Gulungan atas, yang dapat disetel secara vertikal dengan silinder hidrolik, menerapkan tekanan lentur utama
Gulungan samping, dapat disesuaikan secara horizontal pada 4 desain gulungan, mengontrol pra-pembengkokan dan kelengkungan tepi
Gulungan bawah atau yang digerakkan, memutar pelat melalui mesin dengan kecepatan yang ditentukan
Unit tenaga hidrolik dan silinder, menyuplai dan mengatur gaya lentur
Pelat rangka samping, membawa beban mekanis penuh dan menjaga keselarasan gulungan tetap stabil
Drive motor dan peredam, putar gulungan dengan kecepatan yang terkendali dan dapat disesuaikan
Panel kontrol, mulai dari unit tombol tekan manual hingga sistem layar sentuh CNC lengkap
Basis mesin, menambatkan rangka dan menyerap getaran selama pengoperasian

Tata letak struktural yang disederhanakan dari mesin penggulung pelat hidrolik 4 gulungan, ditampilkan dalam gaya isometrik untuk kejelasan

Proses Penggulungan Langkah demi Langkah

Setelah pelat dimuat, mesin penggulung pelat hidrolik bergerak melalui urutan yang cukup konsisten terlepas dari apakah itu unit bengkel kompak atau bengkel besar. mesin penggulung pelat tugas berat menangani baja struktural.

Tepi pelat sudah ditekuk sebelumnya, baik di dalam mesin itu sendiri dengan desain 4 gulungan atau dengan lintasan terpisah pendek, karena tepi lurus yang tidak berbentuk akan meninggalkan bagian datar pada jahitan.
Pelat dimuat dan dipusatkan di antara gulungan, dengan operator memeriksa keselarasan dengan tanda acuan rangka
Gulungan atas atau samping diturunkan atau dimajukan secara hidrolik untuk mengatur posisi tekukan pertama, dan lintasan awal membentuk lengkungan kasar
Lintasan tambahan secara bertahap memperketat kurva, dengan peningkatan tekanan sedikit demi sedikit dan terkontrol setiap saat
Ujung-ujung pelat disatukan untuk menutup bentuk silinder, pada titik mana diameternya diperiksa terhadap target
Gulungan dilepaskan dan silinder atau bagian melengkung yang terbentuk dikeluarkan untuk langkah produksi berikutnya

Pada mesin manual, operator menilai setiap lintasan dengan melihat dan mengukur jaraknya; pada a Mesin penggulung pelat hidrolik CNC , posisi gulungan dan target tekanan diprogram terlebih dahulu, sehingga bagian yang berulang akan dihasilkan dengan variasi yang lebih sedikit dari bagian ke bagian.

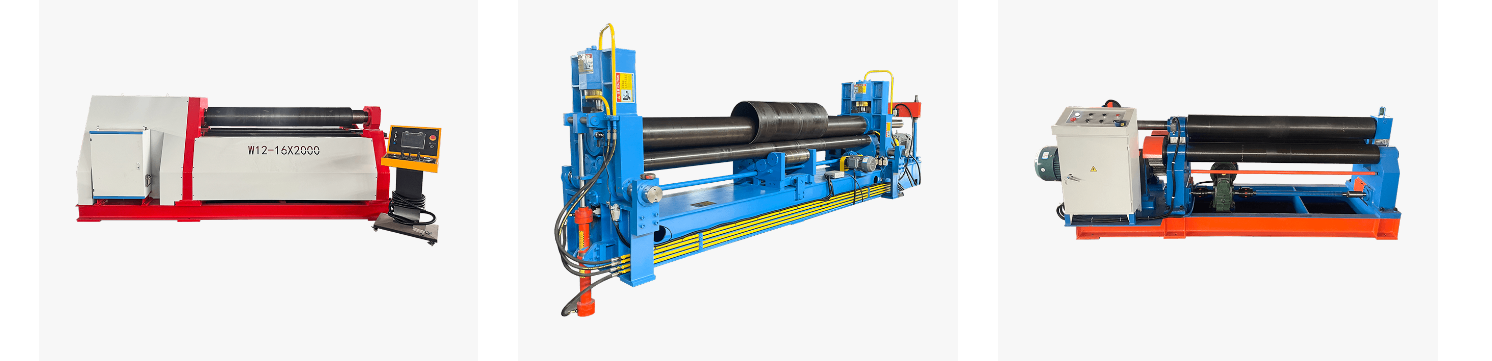

Jenis Mesin Rolling Plat Hidrolik : 3 Roll vs 4 Roll

Kebanyakan pembeli meneliti a Mesin Rolling Plat Hidrolik akhirnya membandingkan tata letak tiga gulungan dan empat gulungan, karena keduanya tersedia secara luas dan masing-masing sesuai dengan pola produksi yang berbeda.

Perbandingan umum konfigurasi gulungan yang umum digunakan pada mesin pelat bergulir
Konfigurasi	Cara Membengkokkan Pelat	Paling Cocok Untuk
2 gulungan	Pelat sudah ditekuk terlebih dahulu pada mesin press, kemudian dililitkan pada gulungan yang digerakkan	Lembaran pengukur tipis, fabrikasi ringan
3 Rol, Asimetris	Gulungan atas bergerak ke bawah di antara dua gulungan bawah yang tetap	Pekerjaan bengkel umum dan perbaikan
3 Gulung, Jepit Ganda	Kedua gulungan bawah bergerak untuk menjepit dan membengkokkan pelat terlebih dahulu	Fabrikasi baja volume sedang
4 Roll	Gulungan atas dan bawah sejajar secara vertikal, gulungan samping bergerak secara horizontal	Silinder presisi, produksi berulang, tugas mesin penggulung pelat tugas berat

Skor kenyamanan pra-pembengkokan ilustratif berdasarkan konfigurasi gulungan, skala 1 hingga 10, lebih tinggi berarti lebih sedikit pekerjaan pra-pembengkokan terpisah yang diperlukan

Kompatibilitas Bahan dan Kapasitas Rolling

A Mesin Rolling Plat Baja tidak terbatas pada satu jenis logam saja. Variabel utama yang berubah dari satu material ke material berikutnya adalah seberapa besar hambatan yang diberikan pelat saat ditekuk, yang pada gilirannya memengaruhi berapa banyak lintasan yang diperlukan dan berapa besar gaya hidraulik yang harus dipertahankan alat berat.

Baja karbon , material paling umum yang digulung pada mesin ini, memiliki perilaku yang dapat diprediksi dan banyak digunakan untuk tangki, pipa, dan bagian struktural
Baja tahan karat , yang bekerja lebih keras selama pembentukan, seringkali memerlukan lebih banyak lintasan dan kontrol tekanan yang hati-hati untuk menghindari penandaan permukaan
Aluminium , umumnya yang paling mudah dari keempatnya untuk digulung karena ketahanan pembentukannya yang lebih rendah, meskipun diperlukan kehati-hatian untuk menghindari penipisan yang berlebihan pada tikungan
Baja paduan , biasanya merupakan material yang paling menuntut, membutuhkan gaya hidraulik yang lebih tinggi dan perhatian yang lebih besar pada pegas setelah setiap lintasan

Ilustratif ketahanan pembentukan relatif berdasarkan jenis material, berdasarkan perilaku lentur gulungan pada umumnya, bukan pengukuran tetap

Ketebalan Pelat, Diameter Gulungan, dan Jumlah Lintasan

Pelat yang lebih tebal memerlukan diameter gulungan yang lebih besar dan lintasan yang lebih banyak untuk mencapai kelengkungan yang sama dengan bahan yang lebih tipis, karena serat luar pelat yang tebal harus meregang lebih jauh untuk mengikuti lengkungan. Inilah sebabnya mengapa sebuah mesin diberi peringkat tertentu mesin penggulung pelat capacity mencantumkan ketebalan maksimum dan diameter gulungan minimum yang sesuai, dan mengapa mendorong pelat mendekati batas ketebalan atas biasanya berarti memperlambat laju pengumpanan dan melakukan lintasan yang lebih ringan dan lebih sering.

Hubungan umum antara ketebalan pelat baja karbon dan lintasan rolling yang diperlukan untuk mencapai silinder standar, hanya panduan umum

Apa Artinya Saat Memilih Mesin

Jika sebagian besar pekerjaan Anda berada di dekat ujung atas mesin yang dinilai untuk tugas mesin penggulung ketebalan pelat maksimum, perkirakan waktu siklus akan lebih lama, karena kapasitas beberapa milimeter terakhir selalu memerlukan lintasan yang lebih banyak daripada rentang tengah. Pembeli yang rutin menggulung pelat struktur tebal cenderung menaikkan ukuran rangka ke peringkat berikutnya daripada menjalankan mesin yang lebih kecil pada batas absolutnya.

Roller Plat Hidraulik vs Mekanis: Perbedaan Utama

Pilihan antara roller pelat hidrolik vs desain mekanis bergantung pada bagaimana gaya tekuk dihasilkan dan dikendalikan. Mesin mekanis menggerakkan gulungan atas dengan sekrup atau roda gigi yang digerakkan motor, yang mudah dilakukan tetapi dapat disesuaikan dalam langkah-langkah tetap. Mesin hidrolik menggunakan tekanan oli, yang memungkinkan penyesuaian halus dan terus menerus serta memungkinkan sistem mempertahankan gaya tertentu meskipun resistansi pelat sedikit berbeda pada lebarnya.

Perbandingan ilustratif, area biru tua mewakili mesin hidrolik, area biru muda mewakili mesin mekanis, keduanya pada skala 5 poin umum

Dimana Setiap Desain Cenderung Paling Sesuai

Mesin hidrolik umumnya menawarkan keunggulan dalam kontrol presisi dan konsistensi gaya, itulah sebabnya mesin ini mendominasi Produsen Mesin Rolling Plat CNC segmen yang ditujukan untuk produksi berulang. Mesin mekanis masih cocok untuk pekerjaan yang lebih ringan dan sederhana di mana penyesuaian tekanan yang baik tidak terlalu penting. Tidak ada desain yang benar secara universal, pilihan yang tepat bergantung pada kisaran ketebalan pelat, ukuran batch, dan seberapa banyak otomatisasi yang dibutuhkan alur kerja.

Aplikasi Khas di Seluruh Industri

Karena penggulungan pelat mengubah stok datar menjadi bentuk struktural melengkung, peralatan tersebut muncul di mana pun bengkel membutuhkan silinder, kerucut, atau bagian melengkung daripada panel datar.

Industri umum yang mengandalkan peralatan penggulung pelat hidrolik
Industri	Bagian Gulung yang Khas
Pembuatan kapal	Bagian lambung kapal, pelapisan melengkung
Bejana tekan dan tangki	Cangkang silinder, cincin tangki penyimpanan
Menara angin dan utilitas	Bagian menara berdiameter besar
Konstruksi dan arsitektur	Panel fasad melengkung, penyangga melengkung
Fabrikasi baja umum	Bagian pipa, saluran, braket khusus

Dalam setiap kasus di atas, mesin penggulung pelat berada di awal jalur produksi, karena bentuk gulungan biasanya perlu diselesaikan sebelum pengelasan, pelapisan, atau perakitan dapat dilanjutkan.

Cara Memilih Mesin Rolling Plat untuk Fabrikasi Baja

Panduan pemilihan mesin penggulung pelat yang berguna dimulai dari suku cadang yang sebenarnya perlu Anda produksi, bukan dari lembar spesifikasi mesin. Kerjakan faktor-faktor di bawah ini secara berurutan.

Faktor kunci yang perlu dipertimbangkan saat membandingkan opsi mesin penggulung pelat
Faktor	Apa yang Harus Diperiksa
Ketebalan pelat maksimum	Cocokkan dengan pekerjaan rutin Anda yang paling tebal, bukan hanya pekerjaan rata-rata
Lebar pelat atau panjang gulungan	Harus menutupi pelat terluas Anda dengan margin kerja
Konfigurasi gulungan	3 gulungan untuk pekerjaan umum, 4 gulungan untuk mengurangi pra-pembengkokan dan toleransi yang lebih ketat
Campuran bahan	Baja tahan karat dan baja paduan memerlukan gaya yang lebih tersedia dibandingkan baja ringan
Sistem kendali	Manual untuk volume rendah, CNC untuk pengulangan dan konsistensi yang lebih ketat
Ukuran batch dan kemampuan pengulangan	Volume yang lebih tinggi mendukung kontrol mesin penggulung pelat hidrolik CNC

Setelah faktor-faktor ini dipetakan dengan rencana produksi Anda, akan lebih mudah untuk membandingkan produk compact Mesin Rolling Plat Hidrolik melawan yang lebih besar Mesin Rolling Plat Tugas Berat dengan persyaratan yang setara, karena keduanya dinilai berdasarkan beban kerja nyata yang sama, bukan berdasarkan spesifikasi brosur yang umum.

Tip Pengoperasian dan Perawatan untuk Umur Panjang

Periksa level dan kondisi oli hidrolik secara teratur, karena oli yang terkontaminasi adalah salah satu penyebab paling umum dari tekanan yang tidak merata
Periksa permukaan gulungan dari adanya goresan atau keausan, khususnya setelah penggulungan bahan abrasif atau bahan berlapis
Verifikasi paralelisme gulungan secara berkala, karena ketidaksejajaran muncul sebagai kurva yang tidak konsisten pada lebar pelat
Jaga agar selang dan perlengkapan hidrolik bebas dari kebocoran, dan ganti segel yang aus sebelum rusak selama proses produksi
Ikuti titik pelumasan yang direkomendasikan pabrikan untuk roda gigi, bantalan, dan jalur geser
Catat pengaturan tekanan untuk pekerjaan berulang sehingga operator tidak selalu menyetel ulang parameter dari awal

Perhatian rutin terhadap poin-poin ini menjaga mesin penggulung pelat hidrolik tetap berjalan sesuai toleransi yang ditetapkan dan mengurangi waktu henti yang tidak direncanakan selama periode produksi sibuk.

Mengapa Mesin Rolling Plat Hidraulik CNC Meningkatkan Konsistensi

Menambahkan kontrol CNC ke mesin penggulung pelat hidrolik tidak mengubah prinsip pembengkokan yang mendasarinya, namun mengubah seberapa dapat diulangnya prinsip tersebut dari satu bagian ke bagian berikutnya. Siklus terprogram menerapkan posisi gulungan dan urutan tekanan yang sama setiap saat, yang paling penting pada pekerjaan dengan persyaratan toleransi batch ke batch yang ketat, seperti cangkang bejana tekan atau bagian menara yang harus sejajar dengan rapi pada lapisan las.

Nantong Pacific CNC Machine Tool Co., Ltd, yang berbasis di Zona Pengembangan Ekonomi dan Teknologi Haian, bekerja pada peralatan geser, pembengkokan, penggulungan, dan pengepres hidrolik untuk pelanggan di bidang pembuatan kapal, konstruksi, fabrikasi baja tahan karat, dan industri terkait. Sebagai mesin penggulung pelat hidrolik manufacturer and mesin penggulung pelat hidrolik supplier melayani pasar domestik dan ekspor, perusahaan merancang dan memproduksi mesin seri standar serta peralatan non-standar yang dibangun di sekitar jalur produksi tertentu. Pembeli membandingkan a Produsen Mesin Rolling Plat CNC untuk bengkel fabrikasi baru atau yang sedang berkembang, dipersilakan untuk membagikan kisaran ketebalan pelat, lebar, dan ukuran batch tipikal sehingga konfigurasi dapat disesuaikan dengan beban kerja sebenarnya, bukan model katalog umum.

Pertanyaan yang Sering Diajukan

Q1: Apa itu mesin penggulung pelat hidrolik?

Ini adalah mesin pembentuk logam yang membengkokkan pelat datar menjadi bentuk melengkung atau silinder menggunakan gulungan yang diposisikan dan ditekan oleh silinder hidrolik, memberikan operator kontrol yang stabil dan dapat disesuaikan terhadap gaya tekuk.

Q2: Bagaimana cara kerja mesin penggulung pelat?

Pelat melewati bolak-balik di antara gulungan yang berputar sementara gulungan atas atau samping secara bertahap memberikan lebih banyak tekanan pada setiap gerakan, mengencangkan kelengkungan selangkah demi selangkah hingga bentuk target tercapai.

Q3: Bahan apa yang bisa digulung dengan mesin penggulung pelat hidrolik?

Bahan umum termasuk baja karbon, baja tahan karat, aluminium, dan baja paduan, dengan masing-masing bahan memerlukan keseimbangan gaya hidrolik dan jumlah lintasan yang berbeda.

Q4: Berapa biaya mesin penggulung pelat hidrolik?

Biaya tergantung pada faktor-faktor seperti konfigurasi gulungan, ketebalan pelat maksimum, panjang gulungan, dan tingkat otomatisasi CNC, sehingga sebagian besar pembeli meminta penawaran harga yang disesuaikan berdasarkan ukuran pelat dan volume produksi mereka sendiri.

Q5: Pelat ukuran apa yang dapat ditangani oleh mesin rolling hidrolik?

Kapasitas bervariasi berdasarkan ukuran rangka mesin, dengan model yang lebih ringan disesuaikan dengan lembaran pengukur yang lebih tipis dan model mesin penggulung pelat tugas berat dibuat untuk pelat struktural yang lebih tebal, sehingga ketebalan maksimum dan panjang gulungan harus selalu disesuaikan dengan rentang material Anda sendiri.

Q6: Bagaimana cara memilih mesin penggulung pelat untuk fabrikasi baja?

Mulailah dari pelat biasa yang paling tebal dan terlebar, lalu sesuaikan konfigurasi gulungan, gaya hidraulik yang tersedia, dan jenis kontrol dengan ukuran tumpukan tipikal Anda, seperti yang dibahas dalam bagian panduan pemilihan di atas.

Q7: Apa perbedaan antara mesin rolling plat 3 roll dan 4 roll?

Mesin 3 gulungan biasanya memerlukan langkah pra-pembengkokan terpisah untuk tepi pelat, sedangkan mesin 4 gulungan membuat pra-pembengkokan ke dalam siklus normal menggunakan gulungan samping yang dapat disesuaikan secara horizontal, sehingga mengurangi pembalikan dan penanganan ekstra.

Q8: Mesin penggulung pelat hidrolik atau mekanis mana yang lebih baik?

Mesin hidrolik umumnya menawarkan kontrol tekanan yang lebih halus dan konsisten, yang sesuai dengan presisi dan pekerjaan produksi berulang, sedangkan mesin mekanis masih bisa menjadi pilihan yang bisa diterapkan untuk pekerjaan yang lebih sederhana dan bervolume lebih rendah.
